Le 800 V CC redéfinit la CDU : une seule armoire pour l'alimentation, la secours et le refroidissement

{{{sourceTextContent.subTitle}}}

Rack de 1 MW, courant de 1/15, perte sur ligne de 1/225 : la refonte à 800 volts qui regroupe l'unité de distribution centrale (CDU), le rack d'alimentation et le jeu de barres de 5 000 A dans une seule armoire

{{{sourceTextContent.description}}}

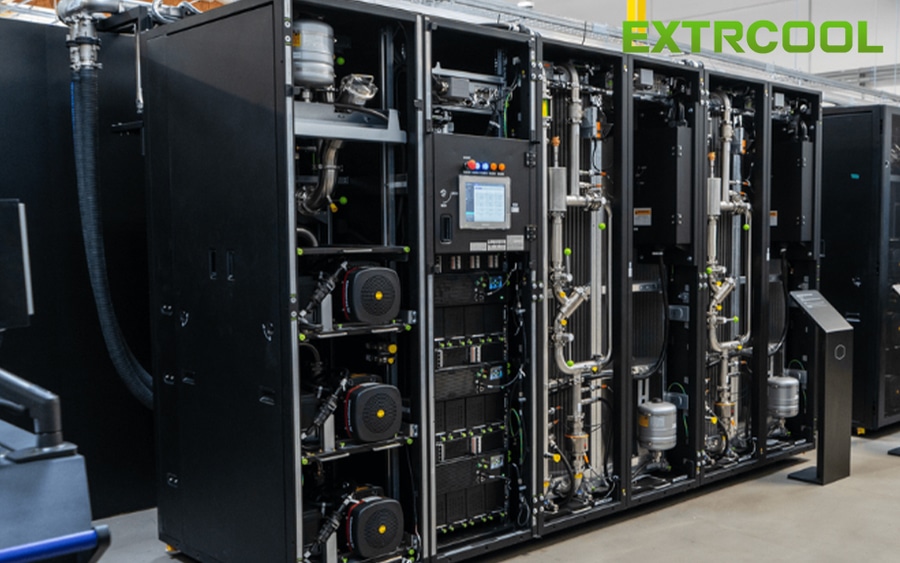

Un livre blanc consacré à la tension de 800 V CC redéfinit la conception des armoires : le passage d’un rack d’un mégawatt de 54 à 800 volts réduit le courant à environ un quinzième et les pertes en ligne à un deux cent vingt-cinquième, contre 200 kilogrammes de barres omnibus en cuivre et un rack d’alimentation occupant 64U en basse tension ; la refonte de l’unité de refroidissement (CDU) porte sur l’entrée, une unité de refroidissement liquide-liquide de 2,5 mégawatts délivrant 800 V CC avec trois pompes remplaçables à chaud en configuration 3+0. Le circuit se divise en trois segments : le segment le plus extérieur convertit le courant alternatif de 10 à 13,8 kV en 800 volts avec un rendement de 98,5 %, le segment intermédiaire assure l’abaissement de tension avec une alimentation de secours, tandis que le segment le plus intérieur alimente un jeu de barres de 5 000 ampères, quatre systèmes qui faisaient auparavant l’objet de trois appels d’offres distincts partagent désormais un même bus CC et une même boucle de refroidissement. EXTRCOOL propose des solutions de refroidissement par liquide tout-en-un.
