Collecteur de refroidissement par liquide à rangées : trois solutions techniques courantes et détails de conception essentiels

{{{sourceTextContent.subTitle}}}

Perçage des tubes, brasage des plaques ou conception modulaire : choisir le type de collecteur en fonction de la déviation du débit et de la densité du rack

{{{sourceTextContent.description}}}

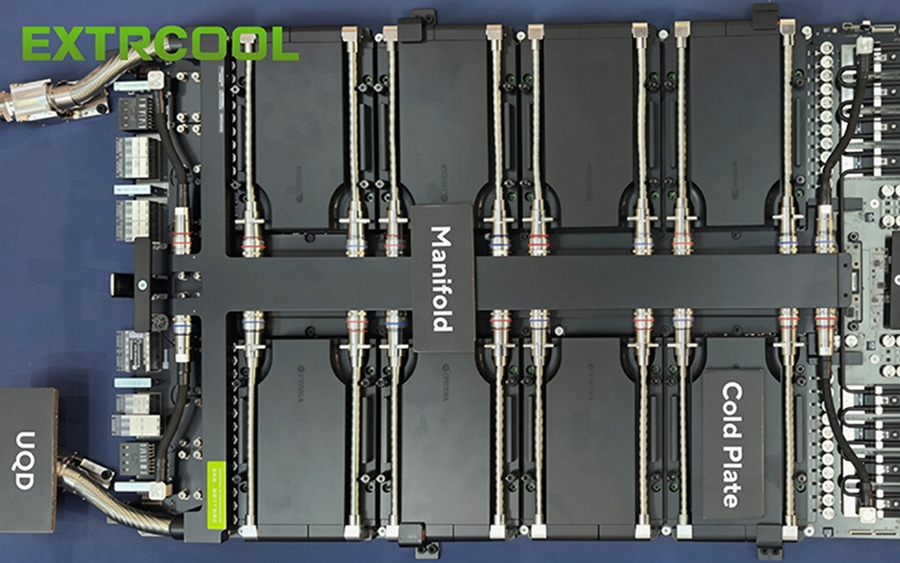

Ce guide présente en détail les trois principales architectures de collecteurs de refroidissement liquide par rangées : le type traditionnel à tubes perforés utilise des tubes ronds 316L à paroi épaisse dotés de branches percées, mais présente un écart de débit au niveau des branches supérieur à 20 % ; le type à plaques brasées, promu par NVIDIA, utilise des canaux d'écoulement pré-fraisés et brasés sous vide pour limiter la déviation à 3-5 % pour les clusters de GPU de plus de 2 000 W ; et le type modulaire à raccordement, émergent, divise le collecteur en modules de tamponnage, de dérivation et d’extrémité pour un écart inférieur à 3 % et une extension flexible de 12 à 48 canaux. Trois détails déterminent la fiabilité : un perçage incliné de 15 à 30° contrecarre l’effet Venturi, la propreté interne passivée protège les microcanaux de 0,3 à 0,8 mm, et la fixation flottante avec micro-orifices d’échappement absorbe la déformation thermique. EXTRCOOL propose des solutions de refroidissement liquide tout-en-un.
