Analyse approfondie de la structure et du fonctionnement de l'unité de refroidissement (CDU) pour le refroidissement par liquide des centres de données

{{{sourceTextContent.subTitle}}}

Six modules, de l'échangeur thermique à la filtration : l'anatomie de l'unité de condensation (CDU) qui assure la stabilité des baies de 200 kW

{{{sourceTextContent.description}}}

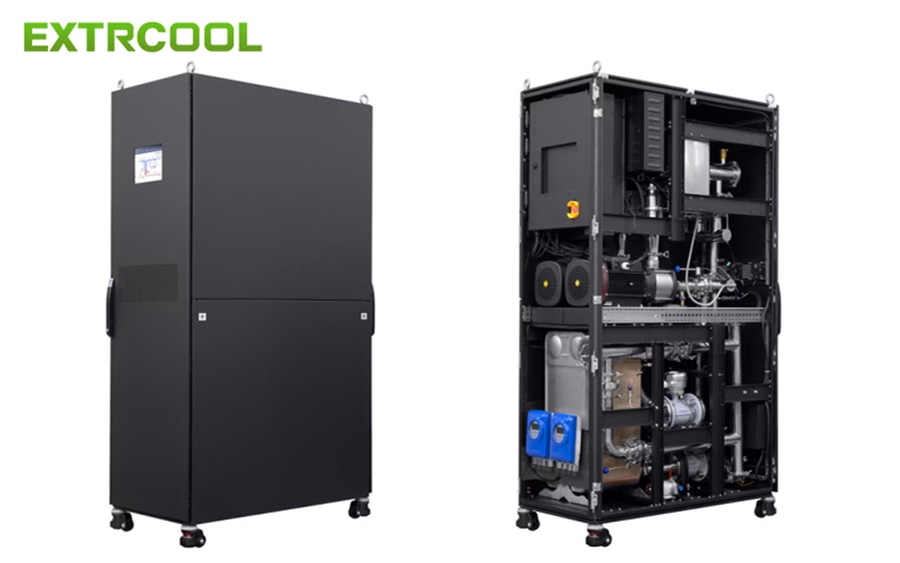

Cet article analyse de manière systématique les six modules clés de la CDU pour une mise en œuvre fiable du refroidissement par liquide, la CDU jouant le rôle de plaque tournante intermédiaire essentielle reliant les boucles d’eau glacée primaires et les circuits secondaires de plaques de refroidissement des serveurs, couvrant 8 à 20 racks par unité dans des plages de puissance allant de 30 kW à 200 kW. L’échangeur de chaleur à plaques, composé de plaques métalliques ondulées empilées, atteint un rendement de transfert thermique de 93 % à 97 % ; les groupes de pompes redondants en configuration 1+1 ou 2+1 en veille effectuent une commutation automatique complète en moins de 5 secondes ; les vannes de régulation électriques, commandées par un automate programmable (PLC), stabilisent la température d’alimentation à ±0,5 °C grâce à une conception à ouverture en cas de panne ; les vases d’expansion à membrane préchargés en azote compensent les fluctuations de volume à hauteur de 5 % à 10 % du volume du système ; et la filtration en deux étapes (grossière à 50 μm et fine à 20 μm) protège les plaques de refroidissement à microcanaux. EXTRCOOL propose des solutions de refroidissement par liquide tout-en-un.
