Guide de l’ingénieur en structure sur le refroidissement par liquide des centres de données : tout savoir sur la CDU — le cœur des systèmes de refroidissement

{{{sourceTextContent.subTitle}}}

Cinq modules, quatre indicateurs, trois pièges : la liste de contrôle de l'ingénieur en structure pour la conception d'une CDU de 2,5 MW

{{{sourceTextContent.description}}}

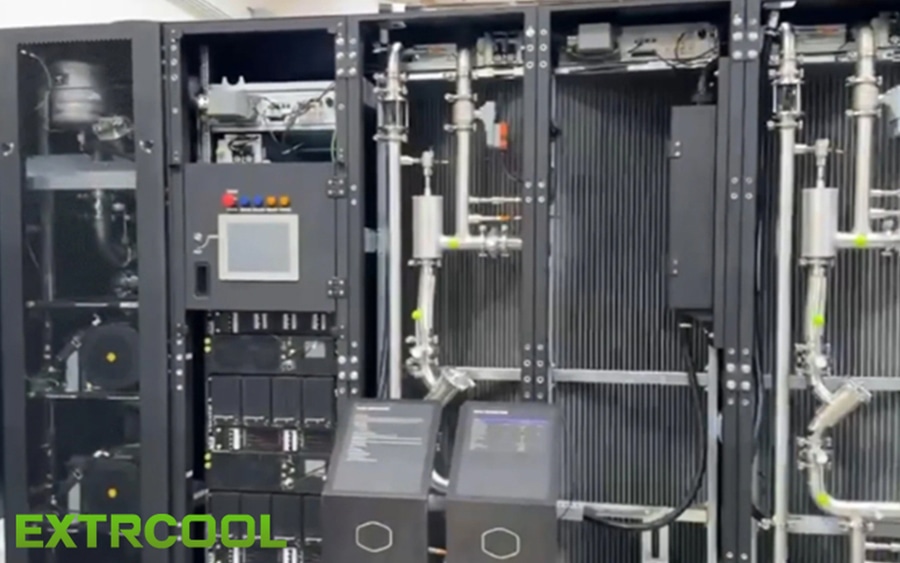

Une unité de distribution de liquide de refroidissement de 2,5 MW est bien plus qu'un simple réseau de tuyauterie : il s'agit d'un système hautement intégré d'échange thermique et de circulation, dans lequel la boucle primaire achemine l'eau réfrigérée de l'installation et la boucle secondaire alimente les armoires de serveurs en liquide de refroidissement de haute pureté via un transfert indirect par échangeur de chaleur à plaques. Cinq modules fonctionnels essentiels garantissent la stabilité à long terme : un groupe de pompes redondantes en configuration N+1 dont la hauteur manométrique doit couvrir la résistance des canalisations et la perte de charge au niveau de la plaque de refroidissement ; l’échangeur de chaleur à plaques, qui constitue le cœur du système d’échange thermique et dispose d’un espace réservé à la maintenance ; ainsi que des collecteurs, des raccords à déconnexion rapide et des systèmes de détection intégrés. Une extension à 2,5 MW accroît les exigences en matière de charge au sol, de support des tuyauteries et de dilatation thermique. Les ingénieurs accordent la priorité à la facilité d’entretien, à la prévention des fuites, à la standardisation du tracé des tuyauteries et à l’outillage de montage, tandis que les erreurs courantes incluent des joints inadaptés, l’incompatibilité des matériaux avec l’eau déionisée et l’omission de joints de dilatation. EXTRCOOL propose des solutions de refroidissement par liquide clés en main.
