La plus petite tête de mesure établit de nouvelles normes en matière de mesure de l'épaisseur des revêtements

{{{sourceTextContent.subTitle}}}

Les capteurs miniatures permettent d'effectuer des mesures de haute précision sur les composants les plus petits

{{{sourceTextContent.description}}}

À mesure que les composants deviennent de plus en plus compacts et géométriquement complexes, le contrôle qualité est confronté à de nouveaux défis. La mesure de l’épaisseur des revêtements sur des pièces minuscules ou dans des endroits difficiles d’accès a longtemps constitué une limite pour de nombreux appareils de mesure conventionnels. Aujourd’hui, une nouvelle génération de capteurs miniatures vient changer la donne.
Conçus pour être utilisés avec la série MiniTest 7X5, les nouveaux capteurs miniatures F0.5M et N0.3M permettent une mesure non destructive et d’une précision exceptionnelle de l’épaisseur des revêtements sur des composants extrêmement petits, tout en respectant les normes de performance exigées par la production industrielle moderne.
Quand la précision rencontre la miniaturisation
Ce qui rend ces capteurs particulièrement remarquables, c’est leur taille. Dotés de ce qui est présenté comme la plus petite tête de mesure au monde, ils permettent d’effectuer des mesures fiables de l’épaisseur de revêtement dans des applications où les sondes traditionnelles ne peuvent tout simplement pas accéder.
Malgré leurs dimensions compactes, les capteurs offrent une précision de mesure impressionnante de :
± 0,5 µm + 0,75 % de la valeur mesurée
Ce niveau de précision les rend idéaux pour des secteurs tels que :
• La construction automobile
• La production électronique
• La technologie médicale
• L’ingénierie de précision
• Les revêtements et le traitement de surface
Intelligence intégrée grâce à la technologie SIDSP®
L’un des principaux atouts de la série MiniTest réside dans sa technologie SIDSP® (Sensor-Integrated Digital Signal Processing, traitement numérique du signal intégré au capteur).
Contrairement aux systèmes conventionnels, l’ensemble du processus de mesure s’effectue directement à l’intérieur du capteur. Le capteur :
• Génère numériquement tous les signaux de mesure requis
• Effectue l’ensemble du conditionnement du signal
• Traite les données de mesure en interne
• Convertit les résultats directement en valeurs d’épaisseur de revêtement
Seules les valeurs de mesure numériques finales sont transmises à l’appareil pour être affichées, faire l’objet d’une analyse statistique et être stockées.
Cette approche élimine l’une des causes les plus courantes d’imprécisions de mesure : les interférences de signal lors de la transmission par le câble du capteur. Il en résulte une plus grande stabilité, une meilleure répétabilité et des résultats de mesure fiables en toutes circonstances.
F0.5M : induction magnétique pour substrats ferromagnétiques
Le capteur F0.5M fonctionne selon le principe de l’induction magnétique et offre une plage de mesure allant de 0 µm à 0,5 mm.
Il est spécialement conçu pour mesurer les revêtements non magnétiques sur des matériaux de base ferromagnétiques, notamment :
• Peintures et laques
• Revêtements émaillés
• Revêtements chromés
• Couches de zinc
Les substrats typiques comprennent :
• L’acier
• Le fer
• D’autres matériaux ferromagnétiques
Le F0.5M est donc particulièrement adapté aux applications d’assurance qualité dans la transformation des métaux, la production automobile et la protection contre la corrosion.
N0.3M : mesure par courants de Foucault pour les métaux non ferreux
Le capteur miniature N0.3M utilise le principe des courants de Foucault et couvre une plage de mesure allant de 0 µm à 0,3 mm.
Il est optimisé pour la mesure de revêtements isolants sur des métaux non ferreux, tels que :
• Les couches de peinture
• Les couches anodisées
• Les revêtements isolants protecteurs
Les matériaux de base pris en charge comprennent :
• L’aluminium
• Le cuivre
• Le zinc moulé sous pression
• D’autres métaux non ferreux
Ce capteur constitue une excellente solution pour les fabricants qui ont besoin d’un contrôle précis des revêtements sur des composants métalliques légers et des surfaces hautement finies.
Conçu pour les zones difficiles d’accès
Dans les environnements industriels, l’accessibilité de la mesure est souvent aussi importante que sa précision. Ces capteurs miniatures ont été spécialement développés pour les géométries complexes et les espaces confinés.
Leurs principales caractéristiques sont les suivantes :
✔ Disponibles en versions droite, à 45° et à 90° pour une flexibilité maximale

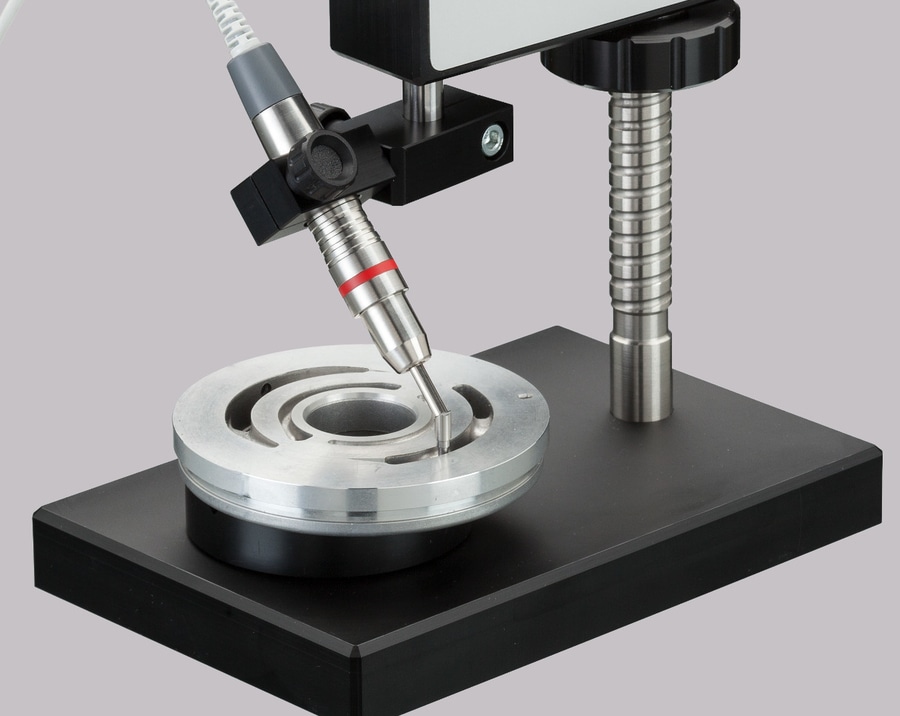

✔ Trépied de précision en option pour des mesures hautement reproductibles
✔ Ne nécessite qu’une zone de mesure de 3 mm
Ces caractéristiques permettent aux utilisateurs de mesurer les revêtements sur des pièces complexes, des renfoncements étroits, de petits composants de production et d’autres emplacements qui étaient auparavant difficiles, voire impossibles à inspecter.
Un nouvel outil pour l’assurance qualité moderne
Alors que les fabricants repoussent sans cesse les limites de la miniaturisation et de l’ingénierie de précision, les technologies d’inspection doivent évoluer en conséquence. Les capteurs F0.5M et N0.3M démontrent comment une technologie de mesure de pointe peut être intégrée dans un format exceptionnellement compact sans sacrifier la précision ni la fiabilité.
Pour les entreprises cherchant à améliorer le contrôle qualité des revêtements sur de petits composants, ces capteurs miniatures offrent une solution pratique et extrêmement précise, permettant des mesures fiables même dans les espaces les plus restreints.
En savoir plus
Vous souhaitez découvrir comment la mesure miniature de l’épaisseur de revêtement peut améliorer vos processus de production ? Des informations techniques détaillées sont disponibles sur la page produit de la série MiniTest 7X5. Les professionnels du secteur peuvent également soumettre des questions spécifiques à leurs applications via le formulaire de contact ou le chatbot afin de discuter de leurs défis de mesure individuels avec des experts en mesure de revêtements.
