Capteurs linéaires absolus avec interface IO-Link

{{{sourceTextContent.subTitle}}}

Une solution avancée pour la mesure de la position dans l'automatisation industrielle

{{{sourceTextContent.description}}}

PNS et PN2S intègrent la fonction de mesure des transducteurs avec les caractéristiques offertes par le protocole IO-Link : communication, interopérabilité, facilité d'installation.

Grâce à la technologie IO-Link, les nouveaux transducteurs, en plus de détecter la position, transmettent une série de données cycliques (processus) et acycliques (paramètres, messages d'erreur, avertissements, notifications) en temps réel ; cela permet une gestion optimale, voire à distance, de la production (comme dans les systèmes IIoT).

Le maître IO-Link est compatible avec la plupart des bus de terrain industriels, ce qui facilite l'intégration dans les systèmes existants. La transmission des données, basée sur un signal 24V, est propre et sécurisée, à l'abri des interférences.

Comme tous les capteurs intelligents, les PNS et PN2S permettent de définir des paramètres opérationnels, tels que la position maximale, la direction d'incrémentation et les seuils d'alarme pour la température ou la position. Ils prennent également en charge une fonction de diagnostic pour la surveillance du système, ce qui facilite la maintenance prédictive des machines. La résolution est de 12 bits (4096 pas). L'élément résistif en plastique conducteur garantit la précision, la répétabilité et une longue durée de vie.

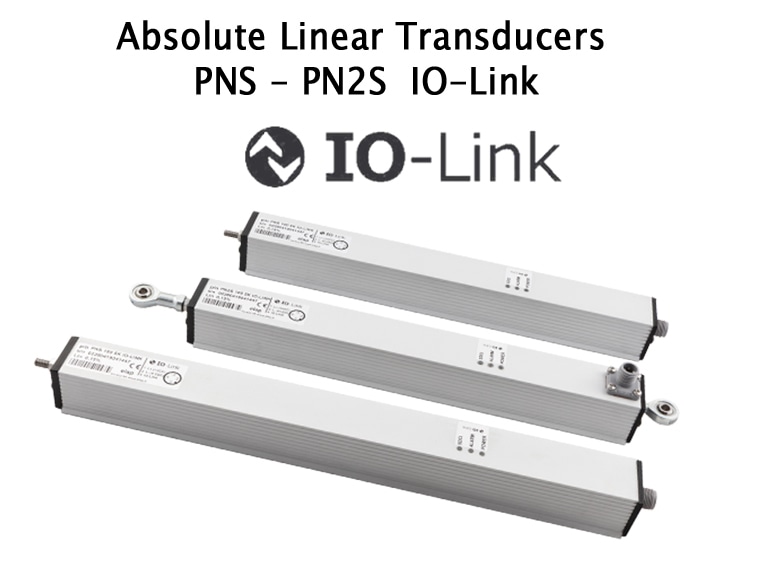

Les transducteurs sont disponibles en deux versions :

- PN2S ILK, équipé de deux rotules aux extrémités, avec des courses allant de 50 à 500 mm, et
- PNS ILK, avec des courses de 50 à 950 mm, et. Les transducteurs PNS peuvent être équipés en option d'une rotule ou d'un joint de désalignement, ou d'une goupille d'épaisseur, et du ressort de rappel externe (jusqu'à une course de 150 mm).

Les deux types de transducteurs sont logés dans un boîtier robuste en aluminium qui garantit une excellente résistance aux chocs, aux vibrations et aux agents environnementaux. Les connexions sont assurées par un connecteur M12 à 4 broches, conformément à la norme IO-Link.

La simplicité d'installation et de mise en service des transducteurs est un avantage supplémentaire :
- La fixation mécanique s'effectue au moyen de supports métalliques le long du corps du transducteur.
- Comme pour tous les systèmes IO-Link, le câblage est réduit, car le signal et l'alimentation passent par un seul câble non blindé, d'une longueur maximale de 20 mètres.
- Les dispositifs peuvent être facilement configurés à l'aide du Port Configuration Tool : le logiciel reconnaît les dispositifs connectés au Master et télécharge automatiquement les fichiers descripteurs (IODD).

En outre, IO-Link dispose de l'auto-paramétrage, une fonction du Master qui sauvegarde tous les paramètres des dispositifs connectés : en cas de remplacement du transducteur, le Master reconfigure automatiquement le dispositif, ce qui facilite les opérations de maintenance.
