Emerson utilise le HD-CR 35 NDT de DÜRR NDT pour garantir l'intégrité de ses produits et fournir des instruments de mesure de la plus haute qualité

{{{sourceTextContent.subTitle}}}

Le soudage est une compétence clé d'Emerson et presque tous les instruments de mesure fabriqués par Tecnologías de Flujo comportent des soudures sous pression qui nécessitent un contrôle par rayons X.

{{{sourceTextContent.description}}}

Emerson a été fondée en 1890 à St. Louis, dans le Missouri, en tant que fabricant de moteurs électriques et de ventilateurs. En plus de 100 ans, l'entreprise est passée du statut de fabricant régional à celui de géant mondial des solutions technologiques. Emerson possède de nombreuses filiales, dont Emerson Automation Solutions, fondée en 2015.

FR Tecnologías de Flujo (TF) Emerson, basée à Chihuahua au Mexique, fait partie d'Emerson Automation Solutions. TF fabrique des instruments de mesure qui sont utilisés dans un large éventail d'industries, dont certains sont des instruments de mesure du débit, de la densité et de la viscosité. Parmi les industries critiques qu'elle dessert, citons l'alimentation et les boissons, les sciences de la vie, le pétrole et le gaz ainsi que le raffinage.

Le soudage est une compétence clé d'Emerson et presque tous les instruments de mesure fabriqués par Tecnologías de Flujo comportent des soudures sous pression qui nécessitent des essais non destructifs. Le diamètre des soudures varie de 3 mm (.120") à 914 mm (36") avec des épaisseurs de paroi allant de 0,2 mm (0,008") à 38,4 mm (1,5"). Par le passé, FR Tecnologías de Flujo utilisait des films analogiques pour effectuer ses inspections radiographiques. En 2010, Emerson Automation Solutions a commencé à rechercher des alternatives à la radiographie sur film et, au cours de leurs recherches, ils ont découvert le HD-CR 35 polyvalent de Dürr NDT.

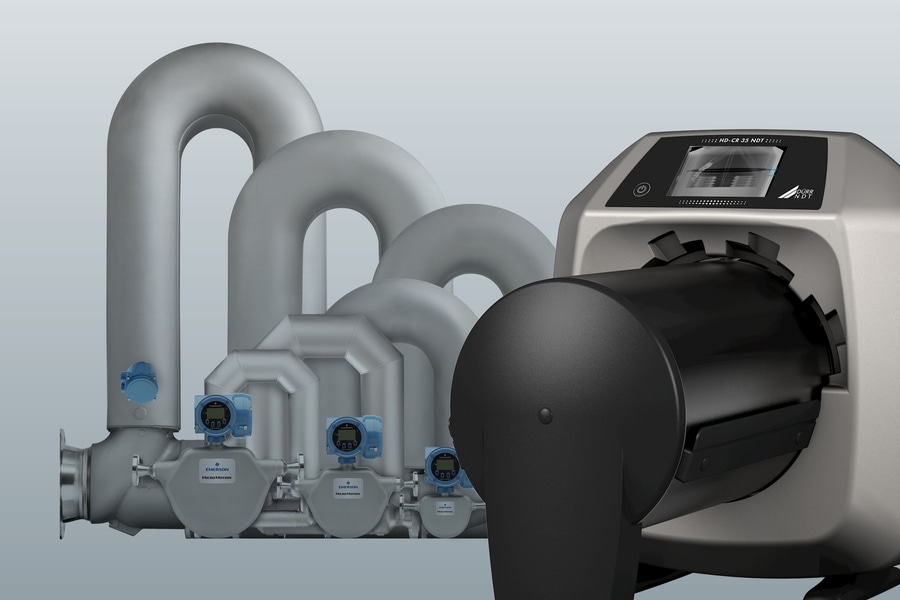

Le HD-CR 35 est le scanner CR le plus flexible et le plus avancé sur le marché aujourd'hui, avec la capacité de fournir des images de plus haute résolution dans l'industrie de la radiographie industrielle. De plus, grâce à sa technologie unique TreFoc qui permet d'ajuster la taille du spot laser, il peut également fournir des images à fort contraste si nécessaire. En outre, le HD-CR 35 présente le plus petit encombrement de tous les scanners CR actuellement disponibles sur le marché, ce qui le rend totalement portable.

Une démonstration de ses capacités a été demandée, et il a été constaté que les radiographies numériques acquises sur le Dürr HD-CR 35, en utilisant le puissant logiciel d'acquisition d'images D-Tect, produisaient des images avec une meilleure sensibilité au contraste, ce qui permettait de voir de plus grandes variations dans l'épaisseur du matériau, car la radiographie numérique a une gamme dynamique beaucoup plus élevée que celle du film. Ils ont également remarqué que les temps d'exposition diminuaient et qu'il fallait beaucoup moins de temps pour numériser une plaque d'imagerie que pour développer un film. Sur la base des résultats de la démonstration et des commentaires d'autres sites Emerson, qui utilisaient déjà le HD-CR 35, FR Tecnologías de Flujo a décidé d'acheter un scanner et un logiciel. Depuis qu'elle est passée du film au CR, FR Tecnologías de Flujo a constaté des améliorations immédiates des temps de traitement et du processus d'évaluation.

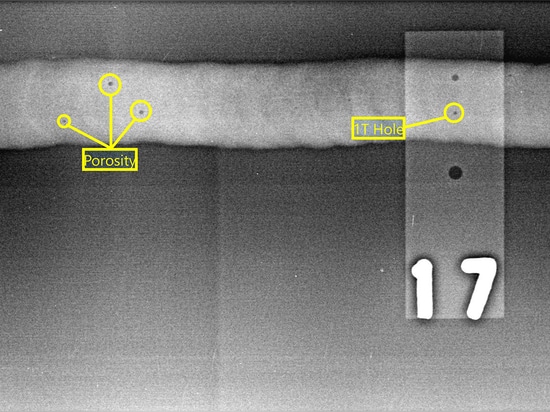

Le premier cliché radiographique illustre la manière dont l'imagerie numérique a facilité le processus d'évaluation. Auparavant, en utilisant des films, le trou de 1T dans l'IQI ainsi que les trois petits pores dans la soudure de la rainure n'auraient peut-être pas été détectés. Aujourd'hui, ils peuvent augmenter la probabilité de détection en utilisant les filtres d'imagerie numérique intégrés au logiciel D-Tect X et en ajustant la luminosité et le contraste.

Ensuite, en utilisant les puissants outils de mesure d'image intégrés au logiciel, il est beaucoup plus facile de mesurer et d'évaluer les indications. Avec la radiographie conventionnelle, les inspecteurs devaient utiliser des loupes d'inspection et une boîte à lumière pour évaluer les discontinuités. Si la sensibilité au contraste était faible, une indication pouvait être manquée ou mal interprétée. Dans l'image ci-dessus, l'inspecteur a pu utiliser les outils de mesure du logiciel pour mesurer et évaluer avec précision la taille des discontinuités afin de déterminer si les indications étaient acceptables.

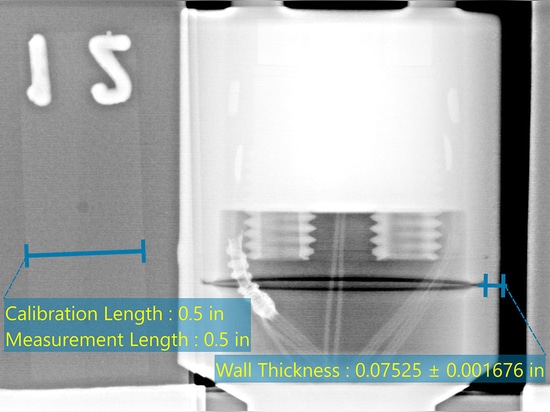

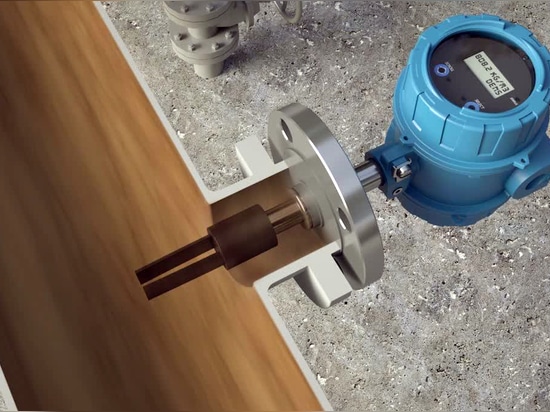

Un autre exemple de la façon dont le contraste amélioré et les capacités de mesure supérieures du logiciel D-Tect X ont amélioré leur processus d'inspection est l'inspection de leur densimètre de fourche, qui est montré dans la deuxième image de rayons X. Il s'agit d'une petite soudure qui est en train de se faire. Une petite soudure est réalisée pour relier la fourche au reste de l'assemblage. Le degré de pénétration est essentiel pour ces soudures ; s'il est trop important, les composants électroniques sensibles situés juste derrière le joint de soudure risquent d'être endommagés. Si la pénétration est insuffisante, la soudure ne répond pas aux exigences de conception. Lorsque l'on utilisait des films, la mesure de la pénétration dans un profil à l'aide d'une loupe ou de loupes d'inspection était un processus fastidieux.

Comme on peut le voir sur l'image, l'utilisateur peut simplement zoomer sur une région d'intérêt à l'aide de la fonction d'agrandissement du logiciel D-Tect X. Il peut ensuite utiliser soit la fonction d'agrandissement de la loupe, soit la fonction d'agrandissement de la loupe. Il peut ensuite utiliser l'outil de mesure de l'épaisseur de la paroi ou l'outil de mesure de la ligne pour mesurer avec précision le degré de pénétration du joint.

Depuis 2010, FR Tecnologías de Flujo a construit trois nouvelles armoires et a acheté 6 scanners HD-CR 35 supplémentaires ainsi que le logiciel D-Tect X. FR Tecnologías de Flujo continue de croître et est en train de construire un nouveau bunker à rayons X pour aider à gérer le retard et les plus grands instruments qu'ils fabriquent. L'entreprise est très satisfaite de la qualité des images numériques obtenues grâce à ses scanners HD-CR 35, mais elle ne tarit pas d'éloges sur l'assistance à la clientèle qu'elle reçoit toujours lorsqu'elle rencontre des difficultés.
