La radiographie informatisée est idéale pour les applications de radiographie flash

{{{sourceTextContent.subTitle}}}

Fisica a choisi les scanners de radiographie informatisée ScanX Discover HC et HR pour capturer des images radiographiques en raison de leurs nombreux avantages, tels qu'un contraste élevé et des options de réglage PMT polyvalentes.

{{{sourceTextContent.description}}}

Fisica est l'un des principaux fabricants mondiaux de systèmes de radiographie éclair destinés à une grande variété d'applications industrielles et de recherche. La radiographie flash est utilisée lorsqu'il est nécessaire d'examiner des objets en mouvement rapide, visuellement cachés, ou d'observer les effets d'un événement ou d'un impact trop rapide pour l'œil humain.

Les systèmes de radiographie flash de Fisica produisent une seule impulsion de rayons X extrêmement courte et puissante qui peut être utilisée pour arrêter efficacement le mouvement d'un objet se déplaçant rapidement et permettre l'imagerie et l'analyse de sa structure interne. Des tensions d'impulsion de rayons X de 150kV, 300kV, 450kV et 1,2MV sont disponibles, avec des largeurs d'impulsion de 20ns à 70ns, ce qui offre la flexibilité nécessaire pour répondre à une grande variété d'applications, à la fois pour des applications commerciales et pour des applications industrielles
une grande variété d'applications pour les entités commerciales et gouvernementales.

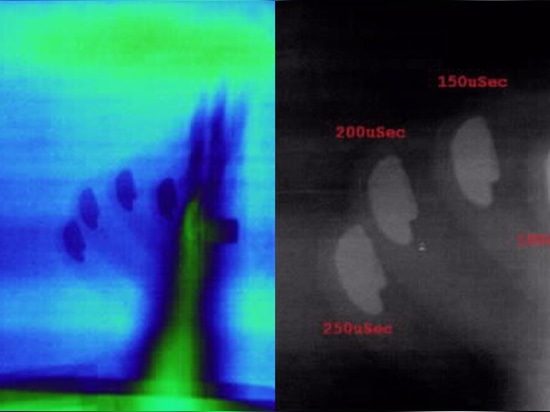

Les applications passées comprennent l'inspection de pales d'hélicoptères en rotation, de munitions en vol, de phénomènes d'impact tels que les accidents de voiture et les gilets pare-balles, et même l'évaluation de tuiles de navettes spatiales frappées par des objets hyper-véloces.

Fisica utilise généralement la radiographie informatisée (CR) pour capturer les images en raison des nombreux avantages qu'elle offre par rapport aux films et à la radiographie numérique. En particulier, le temps nécessaire à l'acquisition d'une image est beaucoup plus court qu'avec un film, et aucune chambre noire ni aucun produit chimique n'est nécessaire. Cela signifie que l'imagerie peut être réalisée sur le terrain et que les résultats sont disponibles presque immédiatement. En outre, les images numériques sont faciles à manipuler pour rehausser les détails et prendre des mesures précises des objets présents sur l'image. Les plaques CR, contrairement aux films, acceptent également des expositions multiples aux rayons X.

La technologie CR présente des avantages par rapport à la technologie DR dans les applications typiques de radiographie éclair, car le support de capture d'image est souvent exposé à des risques de choc ou de débris à grande vitesse, il peut être nécessaire de le plier et de le façonner pour répondre à un besoin spécifique, et il doit toujours avoir une sensibilité très élevée en raison des impulsions courtes de rayons X. Les plaques d'imagerie (IP) sont utilisées pour la capture d'images. Les plaques d'imagerie (IP) utilisées dans le CR sont extrêmement peu coûteuses par rapport à un DDA, sont plus robustes et sont disponibles dans une grande variété de tailles, de sensibilités et de résolutions.

Fisica utilise les scanners DÜRR NDT ScanX Discover HC et HR CR pour capturer numériquement des images radiographiques et les afficher numériquement sur un moniteur à des fins d'évaluation.

Le ScanX HC convient parfaitement à cette application en raison de sa capacité à fournir des images à fort contraste et de la flexibilité offerte à l'utilisateur pour manipuler et contrôler directement les fonctions internes du scanner. Par exemple, le tube photomultiplicateur (PMT) à l'intérieur du scanner peut être explicitement contrôlé pour fournir une amplification maximale de l'image capturée sur la plaque d'imagerie. Les impulsions de rayons X flash produisent généralement des doses de rayons X plus faibles que les applications CND standard, ce qui signifie une exposition relativement faible sur la plaque d'imagerie. La possibilité de faire varier le PMT pour amplifier ce faible signal est essentielle pour capturer des images de bonne qualité. Ceci n'est possible qu'en utilisant le rapport signal/bruit supérieur du PMT ScanX HC.

Certaines applications de rayons X flash impliquent des objets se déplaçant très rapidement et/ou des objets plus longs. Pour les imager efficacement, de longues plaques d'imagerie sont souvent utilisées pour mieux imager les objets en vol. Le ScanX HC peut scanner des plaques d'imagerie d'une largeur allant jusqu'à 35 cm (14") et des plaques d'imagerie d'une longueur allant jusqu'à 150 cm (60") sont couramment scannées par le ScanX HC. Dans des circonstances extrêmes, des plaques de plus de 250 cm ont été numérisées avec succès.

Outre le système ScanX CR, DÜRR NDT propose une variété de produits CR, DR et logiciels à l'industrie des essais non destructifs. DÜRR NDT est fier de s'associer à Fisica et de fournir des solutions qui répondent aux exigences uniques des applications de radiographie éclair.
