Transducteur de soudage par ultrasons : fréquence, adaptation du cornet et dépannage

{{{sourceTextContent.subTitle}}}

Transducteur de soudage par ultrasons : fréquence, adaptation du cornet et dépannage

{{{sourceTextContent.description}}}

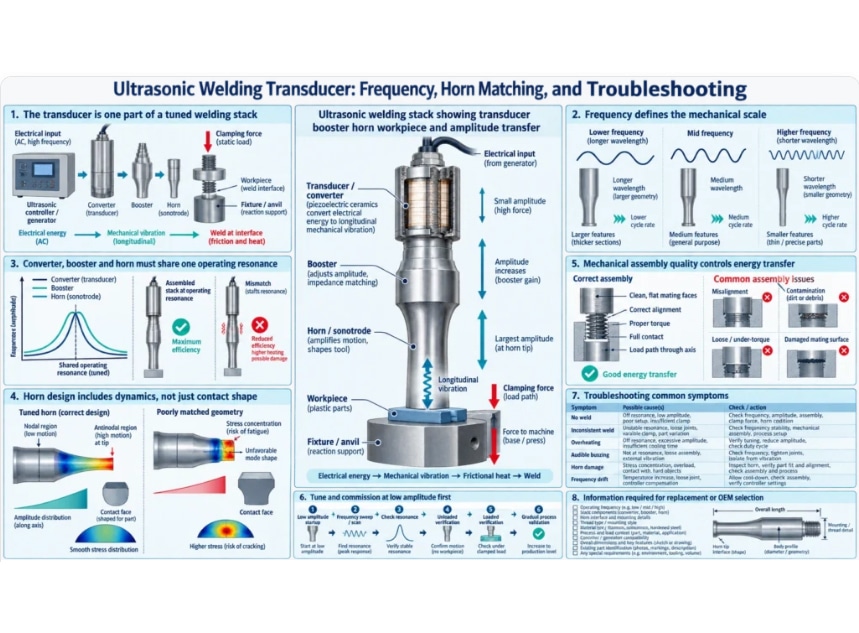

Le transducteur fait partie intégrante d’un ensemble de soudage accordé
Un transducteur de soudage par ultrasons convertit la tension du générateur en vibrations mécaniques à haute fréquence. Il est généralement relié à un amplificateur et à une corne, qui transmettent et transforment l’amplitude vers la pièce à souder. Le convertisseur, l’amplificateur, la corne, les interfaces, le générateur et le dispositif de fixation fonctionnent comme un système accordé unique.

Remplacer un transducteur en se basant uniquement sur la fréquence et la puissance indiquées sur l’étiquette est risqué. La résonance, l’impédance, la capacité, le gabarit de boulonnage, le diamètre de l’interface, la précharge, l’amplitude nominale et la charge massique doivent être adaptés au système existant. Le matériau à souder, la conception du joint, la force de serrage et le contrôle de la soudure déterminent également le résultat.

La fréquence définit l’échelle mécanique
Les systèmes à basse fréquence, tels que ceux à 20 kHz, prennent généralement en charge des cornes plus grandes, un déplacement plus important et le soudage industriel à haute puissance. Les fréquences plus élevées permettent d’utiliser des composants acoustiques plus petits et peuvent convenir à des assemblages de petite taille ou délicats. Le choix de la fréquence modifie la longueur d’onde et, par conséquent, les dimensions physiques de chaque composant résonant.

Le transducteur de soudage BBWD-20KP2000 de 20 kHz et 2 000 W est conçu comme un composant au niveau du convertisseur. Ses caractéristiques nominales ne déterminent pas la géométrie admissible de la corne, la force de soudage ou la cadence de cycle d’une machine finie.
