Remplacement d'un transducteur à ultrasons existant : quelles caractéristiques techniques doivent correspondre ?

{{{sourceTextContent.subTitle}}}

Remplacement d'un transducteur à ultrasons existant : quelles caractéristiques techniques doivent correspondre ?

{{{sourceTextContent.description}}}

Un composant de mêmes dimensions et de même fréquence n'est pas nécessairement un équivalent

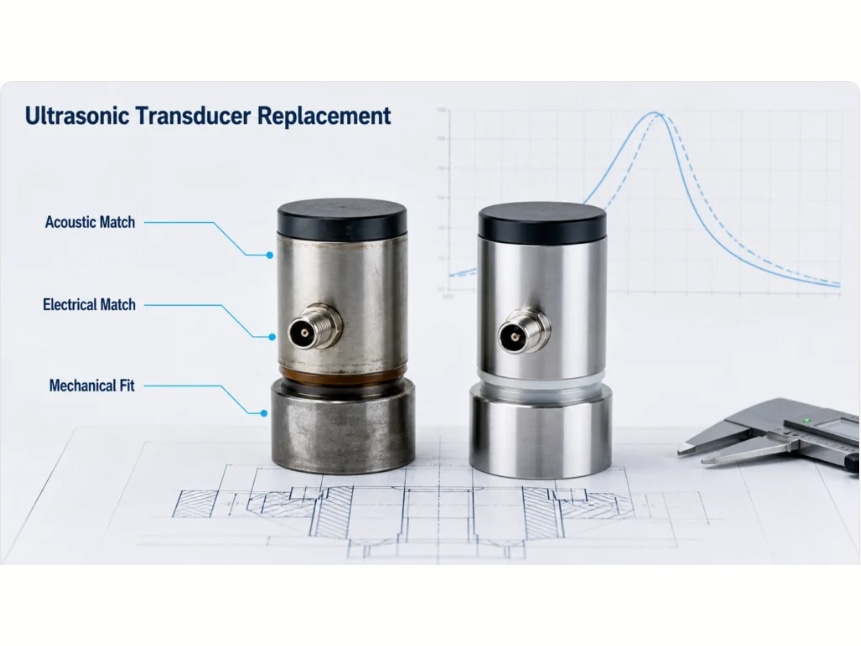

Deux transducteurs ultrasoniques peuvent partager une fréquence nominale et des dimensions extérieures identiques, tout en présentant des différences en termes de bande passante, de capacité, d'impédance, de sensibilité, d'oscillation résiduelle, de faisceau, de charge du câble, de boîtier et d'adaptation acoustique. Le remplacement est réussi lorsque le nouveau composant reste compatible avec le système en place, et non pas simplement parce que l'étiquette semble similaire.

Commencez par déterminer le niveau d'équivalence requis : un remplacement direct et exact, un remplacement « forme-ajustement-fonction » dans les tolérances spécifiées, ou une nouvelle conception fonctionnellement équivalente permettant des modifications au niveau du circuit, du montage ou de l'étalonnage.

Reconstituez le contexte d’application d’origine
Documentez ce que fait le transducteur d’origine, dans quel milieu, sur quel trajet, avec quelle cible ou quel récepteur associé, et dans quelles conditions de température, de pression et de cycle de service. Déterminez si le système utilise le mode écho d’impulsion, la transmission directe, la mesure du temps de flux, la puissance résonante ou un autre mode.

Déterminez également pourquoi un remplacement est nécessaire : arrêt de la production, risque d’approvisionnement, défaillance, changement d’environnement, réévaluation des coûts ou refonte des performances. Une analyse des causes d’une défaillance et la recherche d’un composant de remplacement sont deux projets distincts.
