Transducteurs à ultrasons à couplage pneumatique ou à couplage hydraulique : comment faire son choix ?

{{{sourceTextContent.subTitle}}}

Transducteurs à ultrasons à couplage pneumatique ou à couplage hydraulique : comment choisir ?

{{{sourceTextContent.description}}}

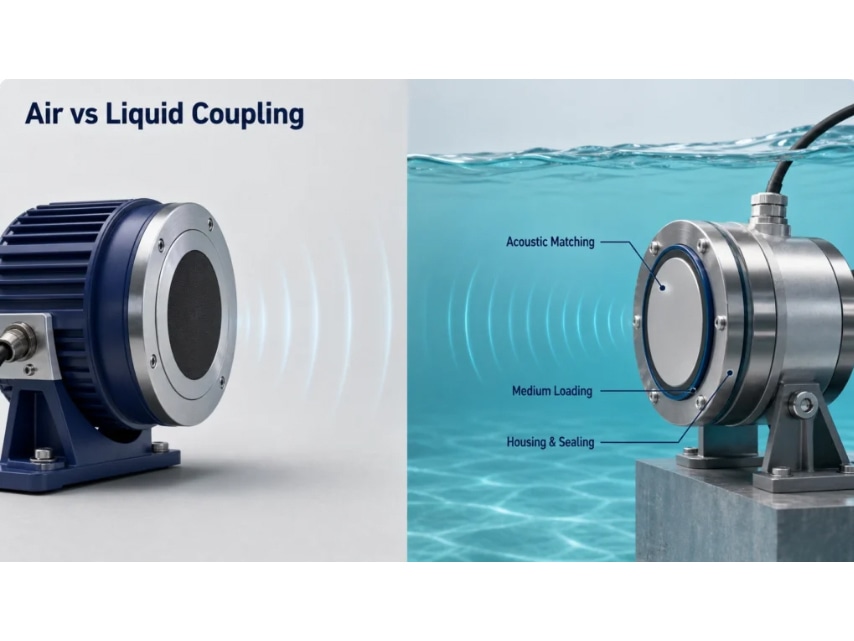

Le milieu de propagation fait partie intégrante de la conception du transducteur
Un transducteur ultrasonique ne rayonne pas de la même manière dans l’air et dans un liquide. L’impédance acoustique à l’interface avec la céramique, la vitesse du son, l’atténuation, la charge, la pression et les limites environnementales varient toutes. Un boîtier capable de produire un champ utile dans l’air peut se décaler, s’atténuer ou tomber en panne lorsqu’il est immergé.

Choisissez le milieu avant de sélectionner la fréquence et le boîtier. Définissez chaque interface entre l’élément actif et le trajet de propagation, y compris les couches d’adaptation, la face de protection, l’adhésif, la paroi du récipient ou le couplant.

Que signifie le « couplage » ?
Le couplage décrit le transfert d’énergie acoustique de l’élément vibrant vers le milieu et inversement. L’impédance acoustique est Z = ρc, le produit de la densité et de la vitesse du son. Un déséquilibre important provoque une forte réflexion au niveau d’une interface, tandis qu’une couche d’adaptation spécialement conçue peut améliorer la transmission sur une bande de fréquences choisie.

L’équation d’interface à incidence normale est utile pour comprendre les tendances, mais les transducteurs réels prennent également en compte l’ouverture finie, l’épaisseur des couches, les pertes, le collage, la forme modale, ainsi que la dépendance vis-à-vis de l’angle et de la fréquence. Les notes techniques d’Olympus/Panametrics expliquent l’impédance acoustique, la réflexion et l’atténuation en tant que principes généraux, et non comme une recette de conception toute faite.
