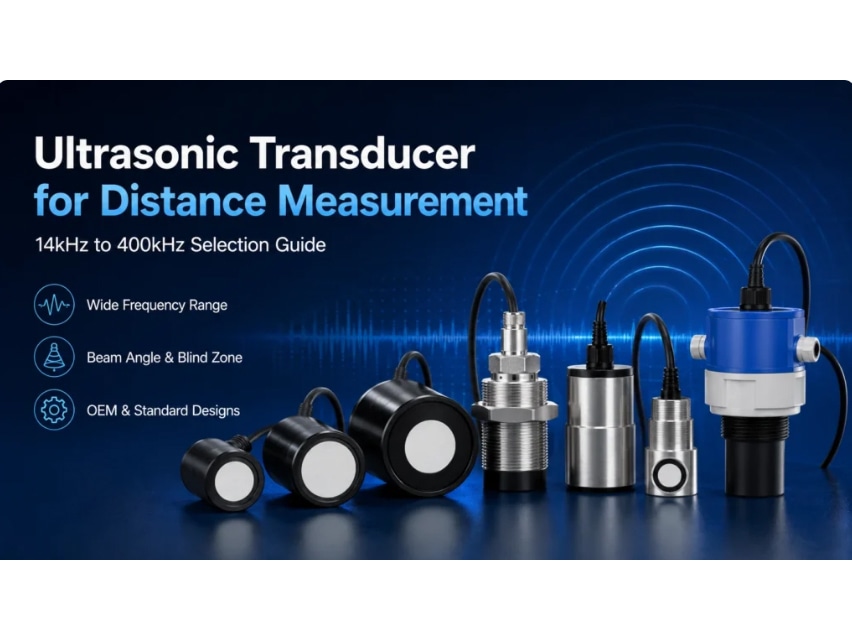

Transducteur à ultrasons pour la mesure de distance : guide de sélection de 14 kHz à 400 kHz

{{{sourceTextContent.subTitle}}}

Transducteur à ultrasons pour la mesure de distance : guide de sélection de 14 kHz à 400 kHz

{{{sourceTextContent.description}}}

Qu'est-ce qu'un transducteur à ultrasons destiné à la mesure de distance ?
Un transducteur à ultrasons pour la mesure de distance est le composant acoustique qui convertit l'énergie électrique en ondes sonores ultrasonores et retransforme les échos renvoyés en signaux électriques. Dans un système de détection de distance, le transducteur émet un signal sonore dans l'air, reçoit l'écho réfléchi par une cible et détermine si le signal final est suffisamment puissant et stable pour permettre la mesure.

Un transducteur n’est pas la même chose qu’un capteur à ultrasons complet. Le transducteur est l’élément acoustique, tandis qu’un capteur ou un module comprend généralement le circuit d’excitation, le circuit de réception, le traitement du signal, le boîtier, l’interface de sortie et l’étalonnage. Pour les projets OEM, le transducteur est souvent sélectionné en premier, puis adapté à l’électronique et à la structure mécanique finales.

Fonctionnement de la mesure de distance par ultrasons
La plupart des systèmes utilisent le principe du temps de vol. Le circuit excite le transducteur à sa fréquence de résonance ou à une fréquence proche ; l’onde sonore se propage dans l’air et se réfléchit sur la cible, puis le récepteur détecte l’écho. Le processeur calcule ensuite la distance à partir du délai entre l’émission et la réception.

Dans la pratique, la portée ne dépend pas uniquement de cette formule. La taille de la cible, sa surface, l’angle d’installation, la température, l’humidité, le flux d’air, le bruit acoustique, la conception du boîtier et le comportement du transducteur influent tous sur la qualité de l’écho.
