Principe de fonctionnement et choix d'un compteur de chaleur à ultrasons : débit, delta T et calcul de l'énergie

{{{sourceTextContent.subTitle}}}

Principe de fonctionnement et choix d'un compteur de chaleur à ultrasons : débit, delta T et calcul de l'énergie

{{{sourceTextContent.description}}}

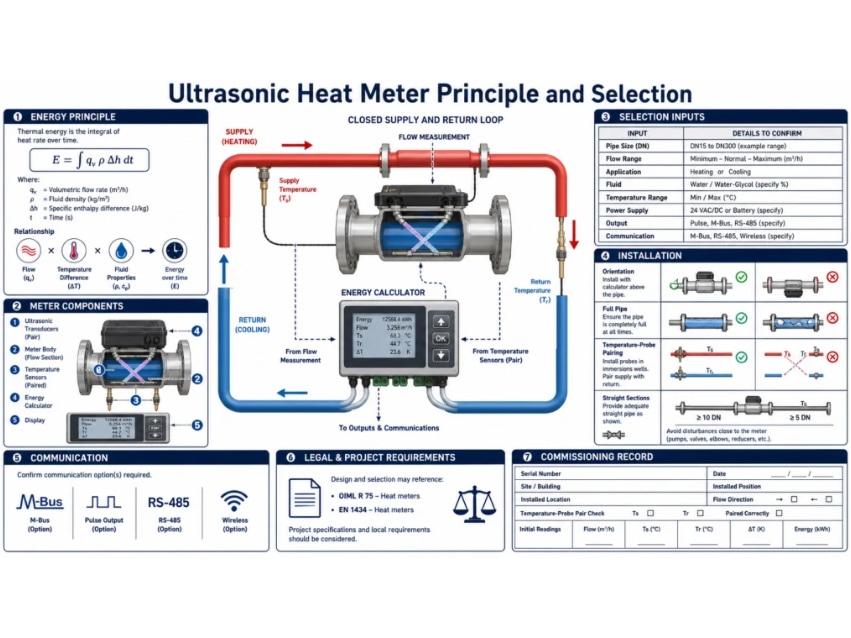

Un compteur d'énergie thermique repose sur trois mesures et un calcul
Un compteur d'énergie thermique à ultrasons, qu'il s'agisse de chauffage ou de refroidissement, ne mesure pas l'énergie thermique à l'aide d'un seul capteur. Il combine le débit du fluide, la température d'alimentation, la température de retour et les propriétés thermophysiques du fluide en circulation, puis intègre le résultat dans le temps. Le débit mesuré peut être exact alors que l’énergie indiquée est erronée, car les capteurs de température sont inversés, mal insérés, non appariés, mal synchronisés ou configurés pour un fluide inadapté.

Le choix d’un compteur doit donc considérer le capteur de débit, la paire de capteurs de température, le calculateur, l’installation, la communication et la finalité réglementaire comme un seul et même système de mesure. Un appareil destiné au bilan énergétique opérationnel n’est pas automatiquement adapté à la facturation des locataires ou à la métrologie légale. Vérifiez les règles nationales applicables, la configuration homologuée du compteur, les exigences d’installation, le scellement, la période de vérification et le traitement des données avant l’achat.

Comment l’énergie thermique est-elle calculée ?
Une relation simplifiée entre la puissance thermique et le débit instantané est la suivante :

puissance thermique ≈ débit volumique × densité × capacité thermique spécifique × différence de température

Le compteur intègre la puissance dans le temps pour obtenir l’énergie. Un calculateur complet peut utiliser une formulation basée sur la différence d’enthalpie ou des propriétés répertoriées sous forme de fonctions de la température et de la composition du fluide, plutôt que de se baser sur une densité et une capacité thermique constantes. L’algorithme et le fluide sélectionnés doivent correspondre au système. L’eau, les mélanges eau-glycol et les autres fluides caloporteurs ne peuvent pas être traités de la même manière.

Pour le chauffage, la température d’alimentation est normalement supérieure à la température de retour ; pour le refroidissement, le signe et la désignation des canaux peuvent s’inverser selon l’installation et les conventions du calculateur. Définissez si l’énergie est cumulée séparément pour le chauffage et le refroidissement, compensée, ou attribuée par mode de fonctionnement. Une paire inversée peut générer des valeurs négatives ou affecter l’énergie au mauvais registre.
