Débitmètres à ultrasons à pince : portatifs, transportables ou fixes : comment faire son choix ?

{{{sourceTextContent.subTitle}}}

Débitmètres à ultrasons à pince : portatifs, transportables ou fixes ? Comment faire son choix ?

{{{sourceTextContent.description}}}

Choisissez l'instrument en fonction de la tâche de mesure
Un débitmètre à ultrasons à pince mesure depuis l'extérieur du tuyau ; il peut donc être installé sans avoir à sectionner la conduite ni à placer de capteur dans le liquide. Cet avantage ne signifie pas pour autant que tous les débitmètres à pince soient interchangeables. Un technicien chargé de contrôler dix conduites dans le cadre d’un audit énergétique n’a pas besoin du même appareil qu’une usine devant transmettre en continu des données de débit à un système de contrôle. Pour faire le bon choix, il faut d’abord définir le rôle de l’appareil, puis s’assurer que la conduite, le fluide, le point d’installation, les sorties et le plan de vérification sont adaptés à ce rôle.

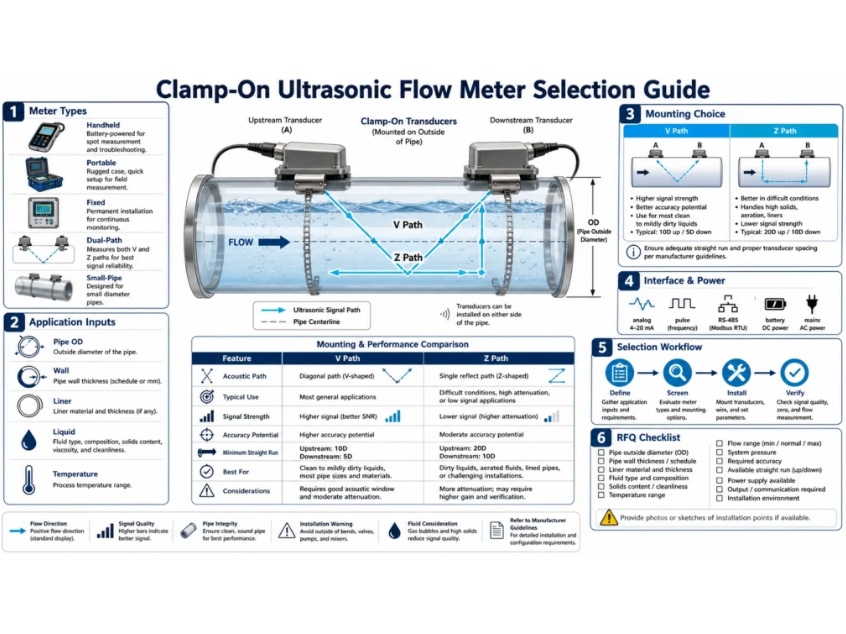

Ce guide compare les configurations portatives, mobiles, fixes, à double faisceau et pour petites conduites. Il n'attribue pas de précision universelle à la mesure par capteur à pince. Les performances réelles dépendent de l'ensemble de la chaîne de mesure : dimensions de la conduite saisies, propriétés de la paroi et du revêtement, acoustique du liquide, sélection et espacement des transducteurs, couplage, profil de débit, qualité du signal et vérification sur site. La norme ISO 12242:2012 décrit les débitmètres à ultrasons à temps de transit pour les liquides dans des conduites fermées et constitue une référence utile pour les principes de mesure et la terminologie, mais un produit doit tout de même être évalué au regard des exigences du projet.

Ce que mesure un débitmètre à pince à temps de transit
Un système à temps de transit à pince classique utilise deux transducteurs placés sur la paroi de la conduite. L’instrument compare le temps de parcours des impulsions acoustiques émises dans le sens du débit et dans le sens opposé. La différence de temps est liée à la composante de vitesse axiale le long du trajet acoustique. Le débitmètre combine ensuite la vitesse calculée avec la géométrie de la conduite configurée pour indiquer le débit volumétrique.

L’instrument a donc besoin de plus que le diamètre nominal de la conduite. Le diamètre extérieur, l’épaisseur de la paroi, l’épaisseur et le matériau du revêtement, le matériau de la conduite, le type de liquide et la disposition des transducteurs influencent le trajet calculé. Une épaisseur de paroi erronée peut produire un signal plausible tout en faussant l’espacement ou le résultat de débit. Avant de choisir un débitmètre, assurez-vous que ces données sont connues ou peuvent être mesurées sur site.
