Capteur de chlore résiduel CCF1 de fabrication allemande pour le traitement de l'eau potable municipale à grande échelle

{{{sourceTextContent.subTitle}}}

Cas d'application

{{{sourceTextContent.description}}}

Contrôle intégral de la désinfection dans le système d'approvisionnement en eau d'une grande ville

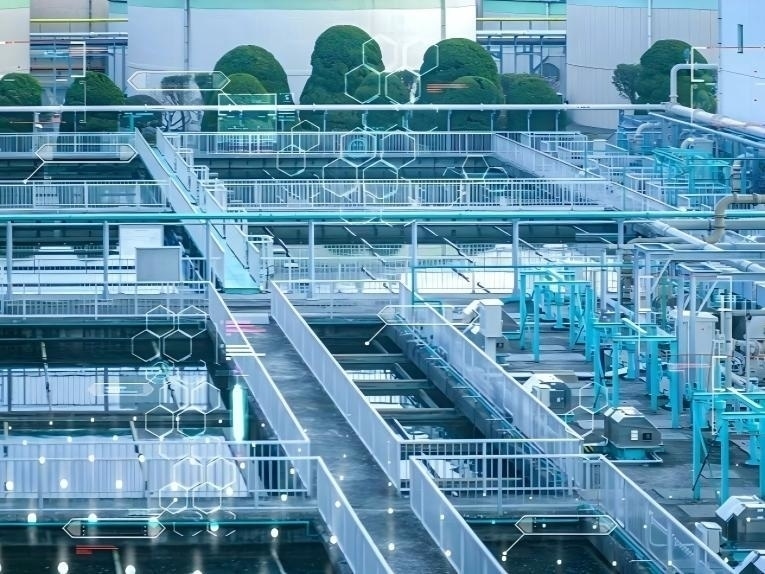

Une grande station d'épuration métropolitaine, desservant des dizaines de millions de résidents avec une capacité quotidienne de 2 millions de tonnes d'eau potable, fonctionne dans le strict respect de la norme chinoise d'assainissement de l'eau potable (GB5749-2006). Selon la réglementation, le chlore résiduel libre dans l'eau finie doit être maintenu entre 0,3 et 4 mg/L, tandis que le terminal du réseau de distribution ne doit pas descendre en dessous de 0,05 mg/L.

Pour garantir des performances de désinfection stables et conformes tout au long du processus, l'usine a déployé le capteur de chlore résiduel CCF1 de fabrication allemande à plusieurs points de contrôle critiques, notamment :

Sortie du réservoir de sédimentation

Effluent de filtration

Canalisation de sortie principale (eau finie)

Points d'extrémité du réseau de distribution

Technologie de surveillance du chlore de haute précision

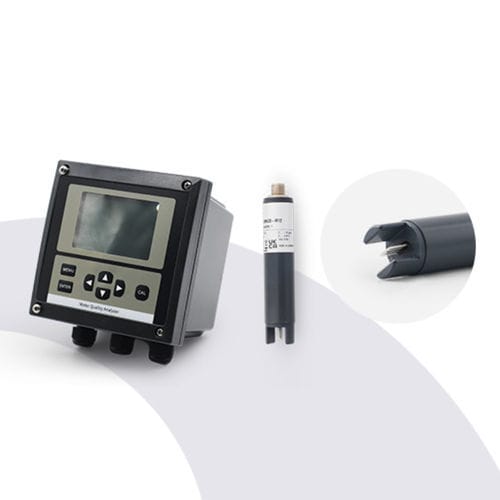

Le capteur CCF1 est basé sur un principe de mesure ampérométrique constante à trois électrodes sans membrane, ce qui garantit une stabilité à long terme et de faibles besoins de maintenance.

Les principales caractéristiques techniques sont les suivantes

Plage de mesure : 0.05 - 20 mg/L

Résolution : 0.01 mg/L

Précision : ±2% FS

Compensation de la température : 0-45°C étalonnage automatique

Précision de la compensation : ±0,03 mg/L

Même en cas de variations saisonnières importantes (températures de l'eau brute atteignant 35°C en été et 3°C en hiver), le système maintient des performances stables, avec des écarts de mesure toujours inférieurs à ±2%.

Fonctionnement stable dans des conditions de canalisation à haute pression
Le réseau de canalisations municipales connaît d'importantes fluctuations de pression, pouvant atteindre 7 bars. Le capteur CCF1 est conçu avec un boîtier robuste en acier inoxydable 316L, ce qui lui permet de résister à des pressions allant jusqu'à 8 bars, assurant ainsi une fiabilité opérationnelle à long terme dans des environnements hydrauliques difficiles.

Transmission des données en temps réel et contrôle automatisé du dosage
Le capteur intègre une interface de communication numérique Modbus RTU avec les caractéristiques suivantes :

Vitesse de communication : 9600 bps

Cycle de rafraîchissement des données : 1 seconde

Transmission en temps réel sans délai

Avec un temps de réponse rapide de T90 ≤ 20 secondes, le système détecte immédiatement les écarts par rapport à la plage de chlore optimale (0,6-1,4 mg/L) et déclenche l'ajustement automatique du dosage de l'hypochlorite de sodium.

Précision du contrôle du dosage : ±0,05 mg/L

Ce système de contrôle en boucle fermée assure une désinfection stable tout en minimisant la surconsommation de produits chimiques.

Stabilité de l'étalonnage à long terme et fiabilité des données
Des contrôles d'étalonnage quotidiens sont effectués en utilisant la méthode de référence DPD-1, ce qui garantit une traçabilité élevée des mesures.

Écart d'étalonnage : ≤ ±0,02 mg/L

Taux annuel de concordance des données : 99%

Référence de l'industrie : ~95%

Le système dépasse régulièrement les normes industrielles en termes de précision et de fiabilité.

Conclusion
Le déploiement du capteur de chlore résiduel CCF1 de fabrication allemande améliore considérablement la précision, la stabilité et le niveau d'automatisation de la surveillance du chlore dans les systèmes municipaux de traitement de l'eau à grande échelle. Sa grande précision, sa forte adaptabilité à l'environnement et sa capacité de contrôle en temps réel en font une solution idéale pour la gestion moderne de la désinfection de l'eau potable.
