Réseau de surveillance de précision de la température et de l'humidité pour les centres de transit à fort trafic

{{{sourceTextContent.subTitle}}}

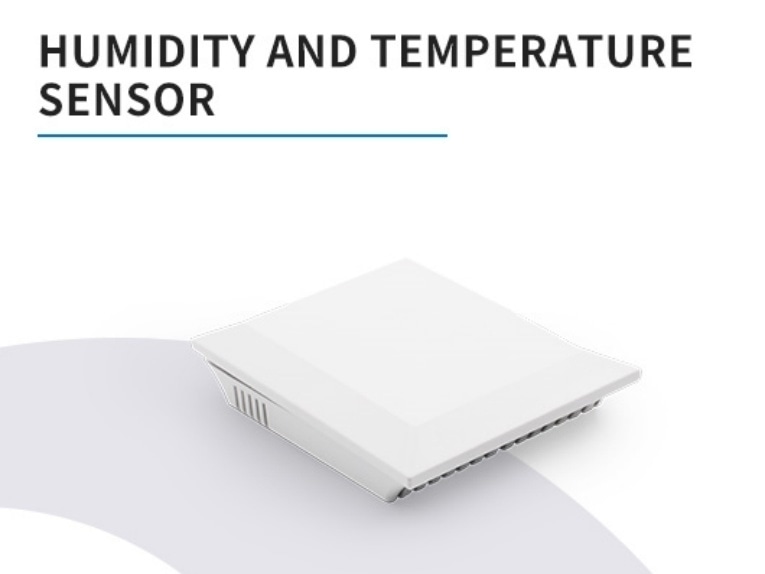

DB485197 Capteur de température et d'humidité

{{{sourceTextContent.description}}}

Réseau de surveillance de précision de la température et de l'humidité pour les centres de transit à forte fréquentation
Dans une grande station d'échange métropolitaine, le flux quotidien de passagers dépasse les 300 000 personnes. Pendant les heures de pointe, les fluctuations importantes de température et d'humidité dans le hall entraînaient un inconfort pour les passagers, en particulier en été, lorsque l'humidité dépassait fréquemment 70 %, ce qui entraînait des plaintes pour sensation d'étouffement et mauvaise qualité de l'air.

Pour relever ces défis, la station a déployé des capteurs de température et d'humidité DABECO DB485197 pour construire un réseau de surveillance groupé et distribué, permettant un contrôle précis de l'environnement, un meilleur confort des passagers et une consommation d'énergie optimisée.

Architecture et déploiement du système
Niveau du hall :
6 × capteurs DB485197 installés à 1,5 m de hauteur, en évitant les sorties directes de flux d'air

Au niveau de la plate-forme :
8 × capteurs DB485197 montés au-dessus des portes-écrans de la plate-forme pour surveiller les effets du vent de piston

Salles d'équipement :

Tous les dispositifs sont connectés via un bus Modbus RS485 (câble ≥0,75 mm², résistance terminale de 120 Ω) à un automate central, qui ajuste dynamiquement les unités d'air frais et les ouvertures des vannes d'eau glacée. Les données sont ensuite visualisées et gérées via la plateforme BMS de la station.

Conception anti-interférence

Capteurs équipés de couvercles anti-poussière (IP30) pour résister à la pollution par les particules du métro

Les câbles RS485 sont acheminés dans des conduits métalliques pour minimiser les interférences électromagnétiques provenant des variateurs de vitesse

3. Contrôle intelligent des économies d'énergie

Les capteurs transmettent des trames d'autocontrôle toutes les 24 heures (avec vérification CRC)

Les défauts déclenchent automatiquement des alarmes sur la plateforme BMS

Étalonnage à distance possible via l'écriture de paramètres Modbus (par exemple, humidité +1,5 % HR)

Le DB485197 est devenu un élément clé des systèmes de contrôle de l'environnement des métros intelligents, permettant des transports urbains plus sûrs, plus écologiques et plus confortables.
