L'"équilibreur de température et d'humidité" pour les lignes de production de piles à combustible

{{{sourceTextContent.subTitle}}}

DB441 Transmetteur de température et d'humidité

{{{sourceTextContent.description}}}

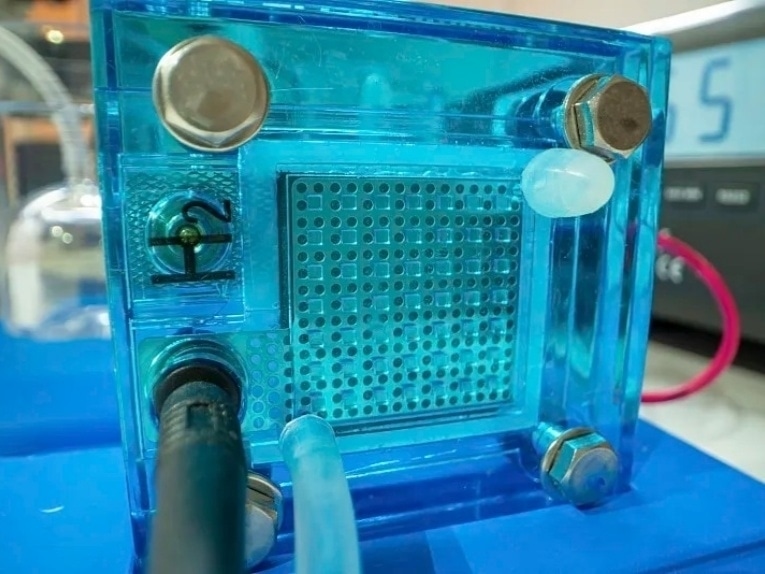

La production de piles à hydrogène dépend de deux facteurs critiques : la stabilité de la membrane échangeuse de protons (MEP) et la fiabilité de l'étanchéité de l'empilement, qui exigent toutes deux un contrôle précis de la température et de l'humidité, digne d'un laboratoire. La ligne de production de 5 000 piles/an d'une entreprise de nouvelles énergies était autrefois confrontée à des environnements incontrôlables, ce qui se traduisait par un taux de qualification des assemblages membrane-électrode (MEA) de 82 % et un taux de mauvaise étanchéité des piles de 15 %, jusqu'à ce que le transmetteur d'humidité haute température DB441 rende visibles et contrôlables la température et l'humidité de chaque maillon de la production.
des "tueurs de précision invisibles" dans la production
Trois maillons essentiels de la production ont des exigences strictes en matière d'environnement. Pour le revêtement du catalyseur MEA, l'humidité doit être de 45±3% RH et la température de 25±0,5℃ (précision : ±3% RH/±0,5℃) ; toute déviation entraîne un gonflement du PEM ou un revêtement inégal. L'assemblage des piles nécessite 20-25℃ et 30-40% HR (précision ±1℃), les fluctuations de température entraînant des lacunes d'étanchéité ou la corrosion des plaques. Le séchage des piles nécessite 120±2℃ et <5% d'humidité relative (précision de ±2℃), car une chaleur insuffisante ou une humidité résiduelle risque d'entraîner une défaillance du mastic ou des réactions secondaires.
La surveillance traditionnelle échoue ici : les zones à haute température (60℃) dépassent les capteurs intégrés de 50℃ maximum, ce qui entraîne des arrêts fréquents ; les vérifications de données sur site dépendent du contrôle central, ce qui prend 10 minutes par point avec des retards ; les sondes ordinaires en acier inoxydable rouillent en 6 mois dans les ateliers de l'AME, ce qui étend la déviation à ±5% d'humidité relative.
L'intelligence du DB441 à deux types : Des solutions sur mesure
La conception divisée du DB441 (transmetteur + sonde) permet de résoudre ces problèmes. Pour le revêtement MEA, il offre une précision d'humidité de ±2 % RH et une précision de température de ±0,2℃ à 25℃, garantissant une déviation PEM <3μm et une uniformité de revêtement améliorée de 15 %. Pour l'assemblage des piles, sa plage de -40~200℃ et sa précision de ±0,5℃ sur toute la plage contrôlent l'expansion des plaques métalliques à <0,05mm. Pour le séchage, il gère 200℃ max et <1% RH de déviation de faible humidité.
Sa structure fractionnée s'adapte à des implantations de production dispersées (ateliers distants de 50 à 100m). les sondes en acier inoxydable 316L supportent des étuves de 120℃, tandis que les transmetteurs muraux fonctionnent de manière stable à -10~70℃. Les fils personnalisables de 3 mètres évitent l'enchevêtrement des câbles, et les écrans LCD réduisent le temps d'inspection de 30 à 15 minutes.
Résistance à la corrosion et stabilité pour les environnements difficiles
Conçu pour l'hydrogène, les liquides de refroidissement et les solvants de la production de piles à combustible, le DB441 est doté de sondes en 316L (3x plus résistantes à la corrosion que l'acier inoxydable 304) qui durent 2 ans dans les ateliers MEA, en maintenant une déviation de ±2 % de l'humidité relative. Il résiste aux fluctuations de pression de 0,6 Mpa dans les pipelines et se connecte au système MES via RS485/Modbus (conformément à la norme ISO 16750), avec un étalonnage sur site en 10 minutes (aucun démontage n'est nécessaire).
Effets de l'application : Production de masse stable
Trois mois après l'installation, le taux de qualification des MEA a bondi à 95 % (humidité du revêtement stabilisée à 45±1,5 % HR, écart PEM <2μm), le taux de mauvaise étanchéité de la pile est tombé à 3 % (température d'assemblage bloquée à 23±0,5℃), et l'efficacité de la maintenance a doublé. Les cycles d'étalonnage sont passés de 1 à 6 mois, réduisant les arrêts annuels de 40 heures.
Dans la production de piles à hydrogène, une température et une humidité stables sont synonymes de performances stables. La conception flexible du DB441, sa sonde résistante à la corrosion et son écran LCD sur site transforment les données abstraites en stabilité tangible, posant ainsi des bases solides pour que les piles à combustible passent du stade d'échantillons de laboratoire à celui de produits fabriqués en série.
