Cas d'application du DCS4MA2 dans la surveillance du chlore résiduel dans les effluents de traitement des eaux usées

{{{sourceTextContent.subTitle}}}

Capteur de chlore résiduel

{{{sourceTextContent.description}}}

I. Contexte de l'application

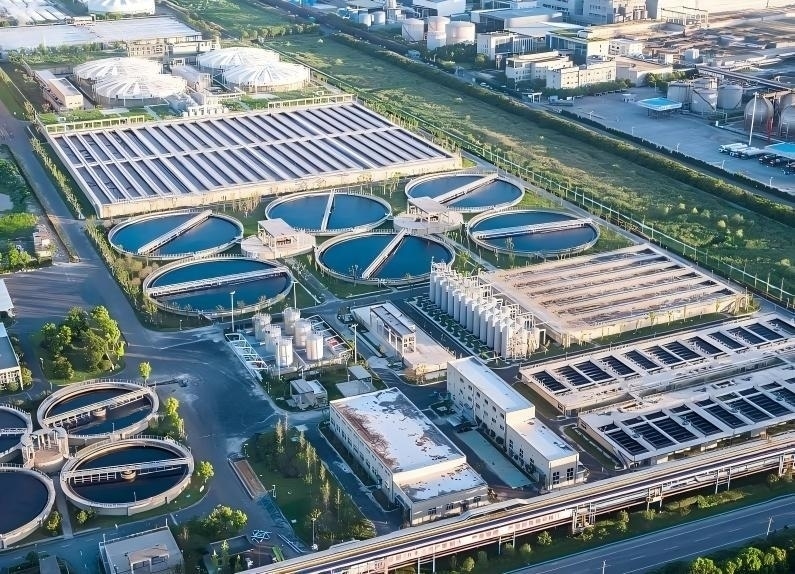

Une station d'épuration municipale adopte l'hypochlorite de sodium pour la désinfection des effluents, exigeant un contrôle strict du chlore résiduel dans les effluents entre 0,5 et 1,0 ppm (conformément à l'exigence de "chlore résiduel ≤1,0 ppm" dans les normes de rejet pour les polluants provenant des stations d'épuration des eaux urbaines résiduaires). Cela permet d'éviter les dépassements microbiens dus à un taux de chlore résiduel trop faible et les effets néfastes sur les organismes aquatiques dans la masse d'eau réceptrice (rivière) dus à un taux de chlore résiduel trop élevé.

La solution de surveillance utilisée précédemment présentait des lacunes évidentes :

- L'écart important des mesures à faible concentration : Les capteurs traditionnels présentaient une erreur de ±0,1 ppm dans la plage 0,5~1,0 ppm, ce qui fait que la valeur réelle de 0,45 ppm (non conforme) était souvent considérée comme 0,55 ppm (conforme), ce qui a entraîné l'échec d'une inspection d'échantillonnage de la qualité de l'eau d'une rivière ;

- Interférence environnementale significative : Le pH de l'effluent fluctuait entre 6,0 et 8,0 en fonction de la qualité de l'eau influente ; la température de l'eau atteignait 32℃ en été et chutait à 8℃ en hiver. L'équipement traditionnel nécessitait un étalonnage hebdomadaire dans de telles conditions, sinon l'écart de mesure s'étendait à ±0,15ppm ;

- Délai de réponse : L'échantillonnage manuel et les tests étaient effectués toutes les 2 heures. Si des anomalies de chlore résiduel étaient détectées, environ 5 000 m³ d'effluents avaient déjà été rejetés, ce qui présentait des risques pour la conformité environnementale.

II. Base de sélection et adaptabilité du DCS4MA2
Sur la base des exigences du processus, les paramètres techniques du DCS4MA2 (version 4-20mA) sont hautement compatibles avec les scénarios de traitement des eaux usées, avec la base de sélection suivante :

Paramètres techniques

Compatibilité avec les exigences en matière de chlore résiduel pour le traitement des eaux usées

Plage de mesure : 0.005...2.000ppm ; Résolution : 0.001ppm
plage d'adaptation au pH : 4-9 (dépendance réduite du pH)
Température de fonctionnement de l'eau : 0...+45℃ (compensation automatique de la température)
Temps de réponse : T90 ≈ 2 minutes
Indice de protection IP68 (connecteur aviation M12 à 5 broches)

III. Plan de mise en œuvre et effets de l'application
- Installation et liaison : Le DCS4MA2 est installé sur le tuyau d'effluent du réservoir de désinfection, recueillant les signaux de chlore résiduel en temps réel et les transmettant au système de contrôle central. Lorsque le chlore résiduel est <0,5 ppm ou >1,0 ppm, il déclenche automatiquement le démarrage/arrêt de la pompe doseuse pour réaliser un contrôle en boucle fermée ;

- Assistance à la maintenance : Le cycle de remplacement du capuchon de membrane de l'équipement est d'un an et l'électrolyte est remplacé une fois par an, ce qui réduit la charge de travail de maintenance de 96 % par rapport aux capteurs traditionnels (qui nécessitent un étalonnage hebdomadaire) et évite les interruptions de surveillance causées par la maintenance ;

- Effets de l'application :

a. La précision du contrôle du chlore résiduel est améliorée à 0,5~0,9 ppm, avec une plage de fluctuation réduite de ±0,2 ppm à ±0,05 ppm, ce qui permet d'atteindre un taux de qualification de 100 % dans les inspections d'échantillonnage de l'environnement ;
b. La consommation d'hypochlorite de sodium a été réduite de 8 %, ce qui a permis d'économiser environ 12 000 yuans par an sur les coûts des produits chimiques ;
c. La fréquence des tests manuels a été ramenée de 12 à 0 fois par jour, ce qui a permis d'économiser 30 000 yuans en coûts de main-d'œuvre annuels.

Grâce à sa capacité de mesure précise du chlore résiduel à faible concentration, à ses performances anti-interférences environnementales et à ses avantages en termes de maintenance, le DCS4MA2 fournit un support de surveillance fiable pour la conformité de la désinfection des effluents dans les usines de traitement des eaux usées.
