DB510-DB130 Capteur d'humidité

{{{sourceTextContent.subTitle}}}

Permettre une surveillance efficace des chambres climatiques dans les laboratoires d'électronique de précision

{{{sourceTextContent.description}}}

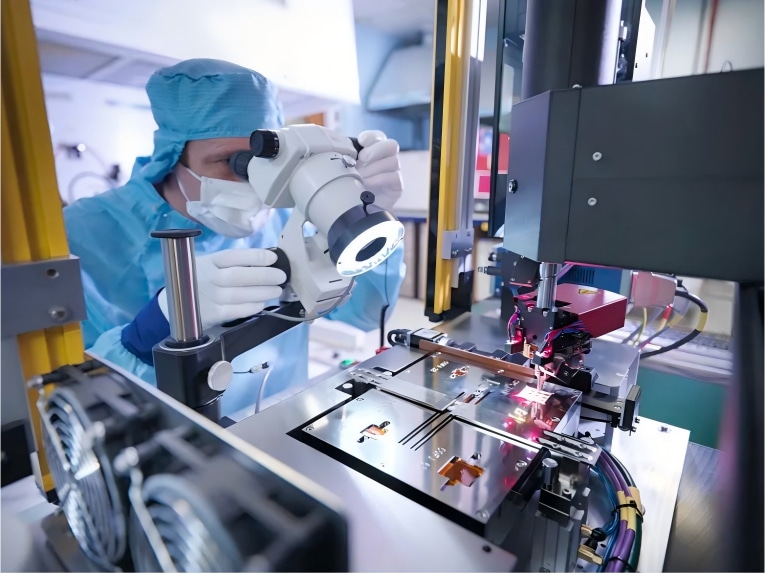

Un laboratoire d'essais électroniques de précision est spécialisé dans les essais d'adaptabilité environnementale des composants électroniques tels que les puces et les capteurs. Ses chambres climatiques multifonctionnelles doivent simuler des conditions de travail complexes, notamment des températures élevées (80-100℃), une forte humidité et une légère poussière. Auparavant, l'équipement de surveillance présentait deux problèmes majeurs :
- Résistance insuffisante de la sonde : Les sondes traditionnelles en plastique étaient susceptibles de se colmater et de se déformer dans des conditions de "température élevée + poussière", nécessitant un démontage et un nettoyage trois fois par mois. En outre, l'erreur de mesure de l'humidité dépassait ± 3 %, ce qui entraînait une faible fiabilité des données et affectait l'évaluation des résultats des tests des composants ;
- Gestion décentralisée et inefficace des données : Les données de température et d'humidité de chaque chambre climatique n'étaient stockées que localement, sans terminal de gestion centralisé. Les anomalies de température et d'humidité étaient difficiles à détecter en temps utile, et il y a eu de nombreux cas d'interruption de tests et de mise au rebut de composants en raison de hausses soudaines de température.

Solution : Combinaison sonde DB130 + capteur DB510
Sonde frittée DB130 - Adaptée aux environnements d'essai complexes
Les principaux avantages de la sonde DB130 correspondent précisément aux besoins des chambres climatiques

Résistance à la température et à la poussière
La conception de la filtration frittée à mailles de cuivre bloque la poussière ; supporte une large plage de température de -40~120℃, convient aux conditions de travail à haute température (80-100℃) et poussiéreuses, aucun nettoyage fréquent n'est nécessaire.
Mesure de haute précision
À 25℃, la précision de l'humidité est de ±2% RH et la précision de la température est de ±0,2℃ ; dans des conditions de haute température et de poussière, la déviation est ≤±1,5% RH et ±0,3℃.
Commodité et faible consommation
Installation murale ; alimentation à large tension (2,15-5,5V) ; courant de fonctionnement ≤15mA, adapté aux tests ininterrompus à long terme

Instrument de surveillance DB510 - Fermer la boucle de gestion
Construire un système de surveillance efficace :
Visualisation en temps réel : le grand écran LCD à 2 lignes affiche simultanément la température et l'humidité (ou la température + le point de rosée) ; il n'est pas nécessaire d'ouvrir la porte de la chambre pour vérifier, ce qui évite d'endommager l'environnement d'essai ;
Transmission des données et alarme : Prise en charge de la sortie 4-20mA/RS485 (Modbus RTU) ; les données de 12 chambres climatiques sont connectées de manière centralisée au système de surveillance central. Les conditions anormales (par exemple, température ＞105℃) déclenchent des alarmes audiovisuelles + des alertes mobiles, avec un temps de réponse ＜8 secondes ;
. Adaptabilité stable : alimentation 9-36VDC ; faible consommation d'énergie (1,2kW) ; correspond précisément au signal I2C de DB130, réalisant une connexion transparente avec le système d'automatisation existant.

Résultats de l'application
Réduction des coûts et amélioration de l'efficacité : Le DB130 réduit la fréquence de maintenance des sondes de 3 fois par mois à 1 fois par trimestre, ce qui permet d'économiser plus de 120 heures de travail par an ; la précision des mesures de température et d'humidité passe de 86 % à 99,8 %, et le taux de reprise des tests diminue de 90 % ;
Amélioration de la gestion : le système de surveillance central permet une gestion centralisée des données provenant de 12 chambres climatiques ; le temps de réponse en cas d'anomalie est ramené de 15 minutes à 30 secondes, ce qui a permis d'éviter 3 incidents de mise au rebut de composants ;
Assurance de la conformité : Le système accumule plus de 80 000 points de données ; il permet l'archivage par lots et l'exportation en un clic des rapports d'audit, ce qui permet d'obtenir la certification de conformité d'une tierce partie.
