DB510-DB120 Transmetteur de température et d'humidité pour armoires électriques
{{{sourceTextContent.subTitle}}}
DB510-DB120 Transmetteur de température et d'humidité utilisé dans les armoires électriques
{{{sourceTextContent.description}}}
Les armoires électriques, en tant que supports centraux pour la distribution d'énergie, la transmission de données et l'équipement de précision, dépendent d'un contrôle stable de la température et de l'humidité pour garantir la fiabilité opérationnelle et la durée de vie. Dans les scénarios sensibles (centres de données, centrales nucléaires, etc.), un léger écart peut entraîner une surchauffe des composants, de la corrosion ou des dommages électrostatiques, voire l'arrêt du système.
Le capteur de température et d'humidité DB510 (associé à la sonde DB120) a été utilisé efficacement dans les armoires électriques d'un grand centre de données, en tirant parti de la mesure de haute précision, de la forte adaptabilité à l'environnement et de la facilité d'entretien pour protéger l'équipement.
Contexte du projet

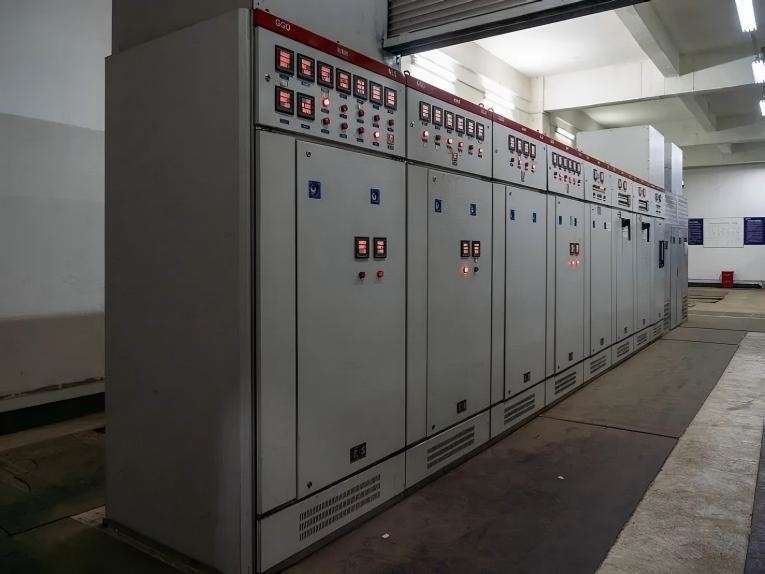

Le centre de données exploite 50 armoires de distribution d'énergie haute tension, 30 armoires UPS et 20 armoires de serveurs réseau, assurant le stockage des données régionales et la répartition de l'énergie. Selon les normes, l'humidité et la température des armoires doivent répondre à des exigences strictes :
- Température : Idéale 18-27℃ (écart ≤±1,5℃), max tolérable ≤40℃ (pour éviter le vieillissement de l'isolation).
- Humidité : 40-60% RH (précision ≤±2% RH) - évite les courts-circuits dus à la condensation (humidité élevée) et les dommages électrostatiques (humidité faible).
- Caractéristiques environnementales : Intérieurs fermés avec des composants denses ; les pics de température (par exemple, 35℃ pendant la commutation de l'ASI) et les fluctuations de la poussière métallique/de la pression atmosphérique exigent des capteurs avec une résistance élevée à la température/à la corrosion et une maintenance facile.
Les capteurs traditionnels précédents présentaient des défauts critiques :
1. Précision insuffisante : ±2℃ d'écart de température, ±5% d'écart d'humidité relative - la détection d'une humidité relative de 65% a échoué une fois, ce qui a entraîné la corrosion de l'interface et l'interruption des données.
2. Résistance limitée à la température : Sonde max 60℃ - dérive fréquente des données en été lorsque la dissipation thermique est mise à rude épreuve.
3. Conception intégrée : Un remplacement complet est nécessaire en cas d'endommagement ; une seule opération de maintenance prend plus d'une heure, ce qui perturbe le fonctionnement. Il était urgent de mettre au point un système de haute précision, facile à entretenir.
Analyse de l'adaptabilité du produit
Sur la base des paramètres du DB510-DB120 et des besoins de l'armoire, son adaptabilité repose sur trois aspects :
1. Mesure de haute précision
Les armoires électriques exigent une précision de température de ±1,5℃ et une précision d'humidité de ±2% RH. À 25℃, le DB510-DB120 atteint une précision de ±0,2℃ pour la température et de ±2,0 % pour l'humidité relative (0-90 % HR), ce qui répond parfaitement aux exigences. Il capture les changements subtils (par exemple, 22℃→26℃ pour les composants de puissance, 45% RH→58% RH dans une pluie de prunes) pour des données de contrôle fiables. Sa plage (0-100 % RH d'humidité, -40~120℃ de température) couvre les scénarios idéaux et extrêmes (par exemple, 40℃ de défaillance de la dissipation thermique), en évitant les angles morts.
2. Sonde DB120 : Adaptée aux armoires fermées
- Acier inoxydable 304 : Résiste à la poussière de métal et aux substances volatiles des matériaux isolants, évitant le vieillissement de la sonde en plastique - convient pour une utilisation à long terme dans des armoires fermées.
- Résistance aux températures élevées de 120℃ : la plage de -40~120℃ dépasse largement les 40℃ maximum de l'armoire ; données stables à 35-40℃ (température élevée instantanée) pour un avertissement précoce de surchauffe.
- Conception remplaçable : La sonde est remplacée en 10 minutes (en cas de dérive de la précision) - ce qui résout le traditionnel "remplacement complet qui prend du temps" et assure un fonctionnement continu.
- Résistance à la pression de 4 bars : Résiste au flux d'air du ventilateur et aux fluctuations de pression de la porte de l'armoire, évitant ainsi l'instabilité des mesures.
3. Conception fonctionnelle pour une surveillance intelligente
- Deux modes de sortie : Analogique 4-20mA (données en temps réel vers le contrôleur local, déclenche le ventilateur dans les 5s si >27℃) ; numérique RS485 (Modbus RTU, mise en réseau de 100 armoires - le centre de surveillance visualise les courbes et prédit les tendances).
- Faible puissance/tension large : 9-36VDC tension large (connexion directe à l'armoire 24V DC, pas de câblage supplémentaire) ; puissance minimale de 1,2kW - pas de charge d'alimentation de l'armoire, répond aux besoins à faible consommation d'énergie.
- Affichage LCD en option : Le personnel sur site lit les données sans ouvrir les armoires, ce qui réduit le temps de dépannage.
Effets de l'application
Depuis le déploiement, la surveillance du centre de données s'est considérablement améliorée :
- Température et humidité stables : Température stabilisée à 22±0,5℃, humidité à 50±2% RH - pas de corrosion/dégâts électrostatiques ; taux de défaillance des équipements en baisse de 95%.
- Réponse efficace du système : La liaison RS485 optimise la commande des ventilateurs/déshumidificateurs - température moyenne estivale en baisse de 4℃, consommation d'énergie réduite de 18%.
- Réduction des coûts de maintenance : La sonde remplaçable réduit le temps de maintenance de 1h à 10min (réduction des coûts de 80%) ; l'acier inoxydable 304 prolonge le cycle d'étalonnage de 3 mois à 12 mois.
Conclusion
Avec une mesure de haute précision, une résistance à la température de 120℃, une résistance à la corrosion de l'acier inoxydable 304 et une sonde remplaçable, le DB510-DB120 répond aux besoins stricts des armoires électriques en matière de surveillance de la température et de l'humidité. Son application dans les centres de données prouve qu'il stabilise la température et l'humidité,réduit les risques opérationnels via une forte adaptabilité et maintenabilité - un choix idéal pour les scénarios industriels tels que les armoires électriques et UPS.
