Cubic Instruments - Solutions avancées de mesure de débit par ultrasons pour la mesure du biogaz

{{{sourceTextContent.subTitle}}}

Comment les débitmètres à ultrasons de Cubic Instruments améliorent la précision et la fiabilité des applications de biogaz et de biométhane ?

{{{sourceTextContent.description}}}

Évolution des besoins de mesure dans l'industrie mondiale du biogaz et du biométhane

La production mondiale de biogaz et de biométhane se développe rapidement, ce qui fait passer les priorités de l'industrie du déploiement de projets à un fonctionnement efficace, à la responsabilisation et à la fiabilité à long terme.

L'Europe reste l'une des régions les plus avancées dans le secteur du biométhane, avec plus de 1 600 usines de production d'une capacité annuelle combinée d'environ 7 milliards de m³. La région a également mis en place un cadre réglementaire et de certification mature, tel que l'EN 16723-1 et les directives MARCOGAZ-GIE, qui mettent l'accent sur l'intégrité des mesures et la fiabilité de l'injection dans le réseau.

Des tendances similaires se dessinent à l'échelle mondiale. En Amérique du Nord, les normes relatives aux carburants à faible teneur en carbone et les systèmes de crédit pour les carburants propres renforcent la nécessité de disposer de données vérifiables sur les flux et l'énergie. En Asie, les programmes de valorisation énergétique des déchets et de développement durable de l'agriculture accélèrent les investissements dans l'utilisation et la valorisation du biogaz.

Avec l'augmentation de la capacité de production et la diversification de l'échelle des projets, l'industrie ne se concentre plus seulement sur le déploiement, mais aussi sur la garantie d'une efficacité opérationnelle continue et d'une cohérence des mesures. Ces exigences en constante évolution soulignent la nécessité de disposer de technologies de surveillance du débit de précision capables de fournir des données fiables dans des conditions réelles de biogaz.

Défis de la mesure dans les applications de biogaz et de biométhane

Cependant, la mesure précise du débit dans les systèmes de biogaz et de biométhane implique un ensemble de défis techniques et environnementaux complexes.

La composition du gaz varie considérablement en fonction du type de matière première, du processus de digestion et des conditions d'exploitation, ce qui entraîne des fluctuations de la concentration de méthane qui influencent directement la densité du gaz et la vitesse d'écoulement. En outre, la condensation, l'humidité en suspension et les impuretés particulaires se produisent souvent dans les pipelines, créant des interférences de signal et des risques de corrosion qui réduisent la durée de vie de l'équipement de mesure.

Les variations de température et de pression dans les installations de biogaz décentralisées introduisent une incertitude supplémentaire dans les relevés de débit, tandis que la distribution irrégulière du champ d'écoulement dans les grands conduits réduit la stabilité des mesures. Dans ces conditions, les débitmètres mécaniques ou thermiques conventionnels subissent souvent une dégradation de la précision ou une dérive du signal, ce qui se traduit par des performances à long terme peu fiables.

Une technologie de mesure de débit stable, résistante à la corrosion et sans entretien, capable de fournir une précision constante dans des conditions de gaz humide et de composition variable, est donc devenue essentielle pour les opérations modernes de production de biogaz et de biométhane.

Solutions de mesure de débit pour une mesure précise et fiable du biogaz et du biométhane

Pour répondre aux exigences de la mesure du biogaz et du biométhane, Cubic Instruments, l'un des principaux fabricants de capteurs et d'analyseurs de gaz, applique sa grande expertise de la composition des gaz et de la mesure du débit au domaine de la mesure du biogaz et du biométhane.

En relevant les défis spécifiques des environnements gazeux humides, corrosifs et à composition variable, Cubic Instruments propose des solutions avancées de contrôle du débit par ultrasons, les débitmètres de biogaz BF-3000 et BF-3000B, qui garantissent la précision des mesures, la stabilité opérationnelle et la fiabilité à long terme dans diverses applications de gaz renouvelables.

- Débitmètre ultrasonique pour biogaz BF-3000 : Débit en ligne et surveillance du méthane pour les applications de biogaz et de biométhane

Utilisant la technologie avancée du temps de vol (TOF) des ultrasons, le débitmètre de biogaz Cubic Instruments BF-3000 est conçu pour mesurer simultanément et avec une grande précision le débit et la concentration de méthane, ce qui permet une surveillance continue de la quantité et de la qualité du biogaz pour un contrôle précis du processus et une comptabilisation de l'énergie.

Pour garantir une plus grande précision de mesure dans des conditions de processus variables, le BF-3000 intègre des capteurs de température et de pression qui assurent une compensation en temps réel pendant le fonctionnement. La stabilité des performances à long terme est renforcée par une sonde à revêtement céramique, qui résiste à la corrosion et maintient une transmission ultrasonique fiable dans les environnements de biogaz humides et chimiquement agressifs.

Sans pièces mobiles, le BF-3000 élimine l'usure mécanique et minimise les besoins de maintenance, tandis que sa conception non intrusive garantit une perte de pression limitée dans des conditions de fonctionnement pratiques.

Pour les sites décentralisés ou hors réseau, la batterie industrielle au lithium intégrée dans le BF-3000 fournit une alimentation de secours pour une surveillance continue en cas d'alimentation externe instable, assurant une acquisition de données ininterrompue pour un suivi des performances à long terme.

En fournissant une mesure de débit précise, stable et à long terme, le BF-3000 constitue une solution fiable pour la production de biogaz et de biométhane, la valorisation et les applications d'injection dans le réseau, aidant les opérateurs à atteindre une plus grande efficacité du processus, une meilleure utilisation de l'énergie et une assurance constante de la qualité du gaz.

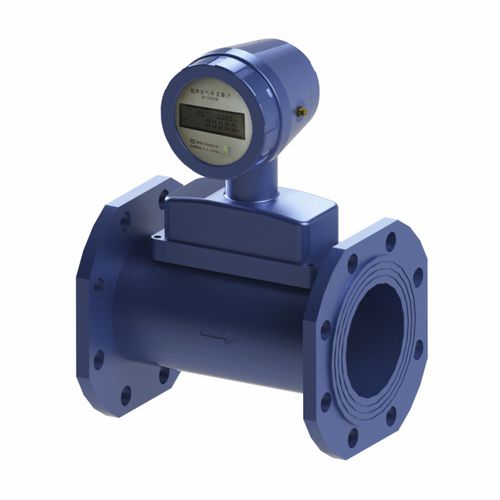

- Débitmètre de biogaz à ultrasons BF-3000B : mesure du débit en dérivation pour une stabilité et une durabilité accrues

Le BF-3000 est destiné aux applications où une installation compacte et directe en ligne est préférable, tandis que le BF-3000B étend la même précision ultrasonique aux environnements nécessitant une isolation et une protection contre la corrosion plus importantes.

Développé pour les conditions difficiles du biogaz, le BF-3000B combine les principes de mesure différentielle de temps de transit et de pression par ultrasons pour assurer une surveillance stable et précise du débit, même lorsque la composition du gaz fluctue.

La configuration de dérivation permet au BF-3000B de déduire le débit de la canalisation principale en mesurant avec précision le débit de gaz à travers un petit canal de dérivation, ce qui minimise efficacement les perturbations causées par des champs d'écoulement irréguliers et des concentrations élevées de CO2.

Au-delà des performances de mesure, la structure de dérivation offre des avantages considérables en termes de durabilité. La conception isolée empêche l'accumulation de condensat et protège les composants internes de l'exposition à la corrosion, tandis que le corps en acier inoxydable garantit la durabilité mécanique dans des conditions de fonctionnement difficiles. La configuration modulaire permet une installation et une maintenance rapides sans interrompre le fonctionnement de la canalisation principale, ce qui favorise la précision des mesures à long terme et la fiabilité opérationnelle dans les environnements de biogaz humides ou corrosifs.

Comme le BF-3000, le BF-3000B est également équipé d'une batterie industrielle au lithium qui fournit une alimentation de secours pour l'acquisition continue des données, assurant ainsi un fonctionnement ininterrompu même sur les sites de biogaz décentralisés ou éloignés.

Conçu pour les applications exigeantes de biogaz brut, le BF-3000B intègre la technologie de détection ultrasonique avancée de Cubic Instruments avec une durabilité renforcée pour assurer des performances stables dans des conditions réelles.

Le BF-3000B reprend les mêmes principes techniques que le BF-3000, démontrant ainsi la capacité de Cubic Instruments à concevoir des solutions de mesure de débit flexibles et robustes pour l'ensemble de la chaîne de valeur des gaz renouvelables.

Pourquoi choisir Cubic Instruments

Alors que le secteur mondial de l'énergie accélère sa transition vers les gaz renouvelables, l'intégrité des mesures est devenue indissociable de la crédibilité opérationnelle.

Cubic Instruments continue d'améliorer les capacités de mesure du biogaz et du biométhane grâce à une innovation soutenue dans la technologie de mesure de débit par ultrasons, garantissant des performances précises, stables et à long terme dans divers environnements d'exploitation.

Pour renforcer la capacité de service à long terme sur les marchés internationaux clés, Cubic, la société mère de Cubic Instruments, met en œuvre un plan stratégique de localisation qui comprend la création de Cubic Sensor and Instrument (Hungary) Limited, une filiale à 100 % en Hongrie. Le site hongrois soutient un modèle d'approvisionnement local, permettant une production régionale, des cycles de livraison plus courts et une réponse technique plus rapide pour les clients européens.

Faisant partie du réseau mondial de fabrication et de service de Cubic, cette capacité locale améliore la capacité de Cubic Instruments à soutenir les projets de mesure de flux de biogaz et de biométhane à travers l'Europe, assurant un accès plus proche du client et une fiabilité de service améliorée à long terme.

En fournissant aux opérateurs des solutions de mesure et d'analyse fiables pour quantifier, vérifier et optimiser la production de gaz renouvelable, Cubic Instruments soutient les progrès de l'industrie vers des opérations plus efficaces et une utilisation responsable de l'énergie.
