Cubic Instruments - Solution d'analyse des gaz de synthèse pour les applications de gazéification du charbon
{{{sourceTextContent.subTitle}}}
Amélioration du contrôle des réactions, de l'évaluation de la qualité des gaz et de la stabilité des procédés grâce au système d'analyse des gaz de synthèse par infrarouge en temps réel de Cubic Instruments
{{{sourceTextContent.description}}}
Le contexte : La gazéification du charbon attire de plus en plus l'attention de l'industrie en Inde
L'Inde possède l'une des plus grandes réserves de charbon au monde, qui reste une ressource nationale importante pour la production d'électricité et de combustibles industriels. Parallèlement, les secteurs chimique et pétrochimique du pays dépendent fortement des importations de gaz naturel liquéfié (GNL) et de gaz naturel comme matière première pour la production d'engrais, de méthanol et d'autres produits chimiques en aval. Cette dépendance à l'égard des importations de matières premières a contribué à susciter un intérêt croissant pour la gazéification du charbon, un processus qui convertit le charbon en gaz de synthèse (syngaz) composé principalement d'hydrogène et de monoxyde de carbone, qui peut servir à la fois de combustible plus propre et d'intermédiaire pour la production de produits chimiques.
Ces dernières années, la gazéification du charbon a bénéficié d'un soutien croissant de la part des pouvoirs publics. Des programmes de soutien financier pour les projets de gazéification du charbon et du lignite ont été annoncés, et les agences gouvernementales ont collaboré avec les associations industrielles pour organiser des activités de sensibilisation qui présentent les voies technologiques disponibles et soutiennent le développement de projets à un stade précoce. Le ministère du charbon, en collaboration avec la Fédération des chambres de commerce et d'industrie indiennes (FICCI), a organisé des tournées de présentation des technologies de gazéification en surface et souterraine afin de faciliter l'engagement des utilisateurs industriels et des parties prenantes commerciales. Un objectif national de 100 millions de tonnes de gazéification du charbon par an d'ici 2030 a également été défini, ce qui renforce l'importance croissante accordée à l'augmentation de la capacité de gazéification et à l'accélération de l'adoption de la technologie dans tous les secteurs industriels.
Les défis : Variabilité du processus et instabilité de la qualité du gaz dans la gazéification du charbon
La gazéification du charbon se déroule selon une série de réactions thermochimiques qui dépendent fortement des propriétés du charbon et des conditions d'exploitation :
- Réaction eau-gaz : C + H2O → CO + H2
- Oxydation partielle : C + 1/2O2 → CO
- Réaction de Boudouard : C + CO2 → 2CO
- Équilibre de déplacement eau-gaz : CO + H2O ⇌ CO2 + H2
Ces réactions déterminent la formation d'hydrogène et de monoxyde de carbone. Leur équilibre dépend de la chaleur dégagée dans la zone de gazéification et de la répartition des flux d'oxygène, de vapeur et de réactifs. La fluctuation de l'apport d'oxygène peut modifier les profils de température et déplacer les équilibres réactionnels, ce qui entraîne des changements rapides dans la composition du gaz de synthèse.
Par exemple, des régions à température réduite peuvent se développer dans la zone de gazéification lorsque le dégagement de chaleur diminue, et dans des conditions de température réduite, la méthanisation (C + 2H2 → CH4) devient thermodynamiquement favorable. Une méthanisation accrue consomme de l'hydrogène, réduit l'efficacité de la conversion du carbone et augmente la concentration de méthane dans le flux de gaz, ce qui affecte directement le pouvoir calorifique et la stabilité de la qualité du gaz à court terme. En outre, les variations de la concentration de CO2 résultant des changements dans les équilibres réactionnels et le comportement d'oxydation partielle modifient la proportion relative des composants combustibles dans le gaz de synthèse, contribuant ainsi à des fluctuations supplémentaires de la qualité du gaz.
L'accès limité aux données en temps réel sur la composition du gaz crée des défis opérationnels dans la gazéification du charbon. Les variations des concentrations de H₂, CO, CO2, CH4 et O2 se produisent souvent en quelques secondes, bien avant que les relevés de température ou les alarmes n'indiquent un comportement anormal. Un échantillonnage tardif empêche de reconnaître à temps les écarts et permet aux déséquilibres réactionnels de se propager, modifiant les schémas de dégagement de chaleur, les performances du brûleur et l'efficacité globale de la conversion. Ces changements affectent directement la stabilité de la combustion et la fiabilité des processus thermiques en aval. La performance soutenue de la gazéification exige une mesure immédiate des composants clés du gaz, en particulier lorsque la qualité de l'alimentation, la distribution de l'oxygène et les voies de réaction fluctuent sur de courts intervalles.
Solutions de Cubic Instruments : Analyse en temps réel des gaz de synthèse pour les procédés de gazéification du charbon
Cubic Instruments, l'un des principaux fabricants de capteurs et d'analyseurs de gaz, étend ses technologies de mesure spécialisées au domaine de la gazéification du charbon. En appliquant son expertise en matière de détection multigaz et de surveillance des processus industriels, Cubic fournit des solutions d'analyse des gaz de synthèse en temps réel qui permettent de contrôler les réactions, d'évaluer la qualité des gaz et d'assurer un fonctionnement stable des processus de gazéification et de transformation du charbon en produits chimiques.
L'un des principaux défis de la gazéification du charbon est d'obtenir une mesure stable et en temps réel de la composition du gaz dans des conditions d'exploitation difficiles. Les températures élevées, les fractions de goudron condensables et la charge en particules peuvent entraîner la condensation et la contamination des voies de détection. Dans le même temps, des changements rapides dans les équilibres réactionnels peuvent entraîner des variations soudaines des niveaux de CO, CO2, CH4 et H2, créant ainsi une variabilité qui nécessite une surveillance continue et en temps réel pour être évaluée avec précision.

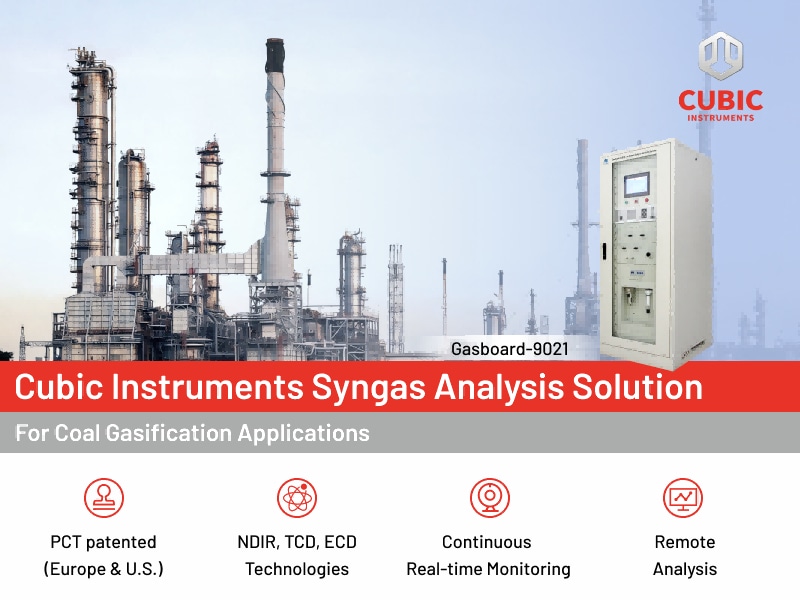

Pour répondre aux exigences de surveillance de la gazéification du charbon, Cubic Instruments a mis au point le système d'analyse infrarouge des gaz de synthèse Gasboard-9021, qui intègre des capacités d'analyse multicomposants à une architecture de système adaptée aux conditions de la gazéification du charbon :
- Capacités essentielles d'analyse des gaz : Au cœur du Gasboard-9021 se trouve une approche analytique approuvée par le PCT pour la composition du gaz de synthèse et la mesure du pouvoir calorifique. Le système utilise les technologies de détection brevetées de Cubic pour réaliser une analyse multi-composants précise : détection infrarouge non dispersive (NDIR) pour la mesure de la concentration de CO, CO2 et CH4, détection de conductivité thermique (TCD) pour une mesure stable de H2, et détection électrochimique pour une détection précise d'O2. Sur la base des données continues de composition des gaz, le système est capable de calculer le pouvoir calorifique en temps réel, fournissant un aperçu direct de la qualité des combustibles ainsi qu'une évaluation des réactions et une gestion de la qualité des gaz de synthèse.
- Conception du prétraitement : Pour permettre une analyse stable des gaz dans des conditions de gazéification du charbon, le Gasboard-9021 intègre une conception de prétraitement adaptée au gaz de synthèse à haute température contenant des vapeurs de goudron, de l'humidité et des particules. Des sondes d'échantillonnage à tube droit ou chauffées à la vapeur peuvent être sélectionnées en fonction de la charge de goudron afin d'éviter la condensation et l'obstruction de la ligne d'échantillonnage, ce qui garantit l'acheminement continu du gaz vers le système d'analyse. Le conditionnement de l'échantillon est assuré par la filtration des particules et l'élimination de l'humidité, ce qui permet d'obtenir un gaz d'échantillonnage propre et sec pour l'unité d'analyse. Cette approche de prétraitement permet de maintenir la stabilité et la précision des mesures au cours d'un fonctionnement en ligne à long terme.
- Fonctionnement automatisé du système : Une unité de contrôle basée sur un automate programmable automatise les séquences de fonctionnement de routine, y compris le contrôle de l'échantillonnage, le remplacement de l'eau et la gestion des pannes, ce qui réduit les interventions manuelles et permet un fonctionnement sans surveillance.
- Intégration des données et visibilité opérationnelle : Le Gasboard-9021 prend en charge la transmission des données aux systèmes de contrôle distribués (DCS) au niveau de l'usine ou aux plates-formes de surveillance centralisées par le biais d'interfaces de communication standard. L'état de fonctionnement local et les performances des mesures sont clairement présentés dans l'interface du système, ce qui permet aux opérateurs de vérifier l'état de l'analyseur et la validité des données lors des inspections de routine. Associée à de faibles exigences en matière de maintenance de routine, cette conception favorise la fiabilité opérationnelle à long terme dans les applications de gazéification du charbon.
En combinant des plates-formes technologiques de détection éprouvées avec une conception robuste d'échantillonnage-conditionnement et une intégration rationalisée, le Gasboard-9021 fournit une solution pratique et fiable de surveillance du gaz de synthèse qui favorise un fonctionnement stable, une qualité de gaz constante et un contrôle efficace des processus dans les applications de gazéification du charbon.
Pourquoi choisir Cubic Instruments
Alors que les secteurs industriels continuent d'évoluer vers une plus grande efficacité, un fonctionnement plus propre et une plus grande automatisation, une capacité fiable de mesure des gaz est devenue un élément essentiel de la gestion des processus modernes. Une analyse précise et stable des gaz favorise la transparence des procédés, la cohérence opérationnelle et la sécurité dans les systèmes qui reposent sur la combustion contrôlée, la conversion chimique ou l'utilisation des gaz combustibles.
Cubic Instruments fait progresser cette capacité grâce à une spécialisation à long terme dans les technologies de détection des gaz. Son portefeuille de plates-formes technologiques NDIR, NDUV, TDLAS et Laser Raman a été validé dans des environnements opérationnels exigeants, permettant des performances de mesure fiables dans des conditions impliquant des variations thermiques, des charges de gaz fluctuantes et des mélanges de gaz complexes.
En combinant des plates-formes technologiques de détection matures avec une expérience pratique de mise en œuvre et une innovation continue, Cubic Instruments fournit aux opérateurs des informations analytiques fiables qui favorisent l'amélioration des performances, la fiabilité opérationnelle et la stabilité à long terme des systèmes. Cette base technique contribue à l'évolution de l'industrie vers des approches opérationnelles plus propres, plus efficaces et davantage axées sur les données.
