Cubic Instruments Laser Raman Gas Analysis Solutions for Precise Nitriding Atmosphere Control (Solutions d'analyse des gaz par laser Raman pour un contrôle précis de l'atmosphère de nitruration)

{{{sourceTextContent.subTitle}}}

Amélioration de la qualité des surfaces et de la cohérence des processus grâce aux solutions de surveillance des gaz NH3/H2 en temps réel de Cubic Instruments

{{{sourceTextContent.description}}}

Le contexte : Les défis du processus de nitruration gazeuse

La nitruration est un traitement de surface avancé de l'acier qui introduit des atomes d'azote dans les surfaces d'acier à des températures contrôlées, créant une couche superficielle très dure et résistante à l'usure tout en préservant la ténacité du matériau de base. Parmi les méthodes gazeuses, liquides et plasma (ionique), la nitruration gazeuse offre des avantages distincts : un contrôle précis de la température, une excellente couverture des géométries complexes et une formation cohérente de la profondeur de cémentation. La nitruration gazeuse fonctionne exceptionnellement bien avec les aciers alliés et les aciers à faible teneur en carbone, ce qui la rend essentielle pour les composants critiques des transmissions automobiles, les pièces aérospatiales, les outils de précision, les moules d'injection et les machines à haute performance.

Cependant, les exigences atmosphériques strictes de la nitruration gazeuse posent des défis techniques importants. Le procédé repose sur des réactions chimiques soigneusement contrôlées entre l'ammoniac (NH3) et l'hydrogène (H2) pour faire pénétrer des atomes d'azote dans la surface de l'acier. Même de légères variations dans les concentrations de gaz peuvent entraîner :
Dureté inégale de la surface : réduction de la durabilité des composants
Une profondeur de cémentation irrégulière : compromettant la capacité de charge
Formation d'une couche blanche : fragilisation et fissuration de la surface
Distorsion dimensionnelle : nécessitant une reprise coûteuse

Paramètres critiques pour un contrôle efficace de la nitruration gazeuse

La nitruration gazeuse nécessite un contrôle précis de la composition de l'atmosphère du four pour obtenir des résultats cohérents. Les paramètres clés qui doivent être contrôlés en permanence sont les suivants
La concentration d'ammoniac (NH3) est essentielle pour contrôler le potentiel de nitruration et la profondeur de pénétration de l'azote. Le maintien d'un taux de dissociation optimal entre 15 et 30 % empêche la formation d'une couche blanche et la fragilité de la surface, ce qui garantit directement la qualité de la surface durcie.
La concentration en hydrogène (H2) est un paramètre critique utilisé dans le calcul du potentiel de nitruration (Kn). Lorsque les niveaux de H2 dépassent 70 %, cela indique une dissociation excessive de l'ammoniac qui peut compromettre le processus. Des niveaux d'hydrogène appropriés garantissent une absorption optimale de l'azote dans la surface de l'acier.
Le potentiel de nitruration (Kn = pNH3 / pH2^1,5), calculé à partir des rapports NH3/H2, est le paramètre de contrôle critique qui doit être ajusté de manière dynamique au cours des différentes étapes du processus. Le maintien d'une valeur Kn correcte garantit une épaisseur optimale de la couche de composé et des résultats de cémentation cohérents.

Les méthodes de contrôle traditionnelles se heurtent à plusieurs limites :
Détection tardive : La lenteur de la réponse de l'analyse permet aux défauts de se développer sans être détectés
Précision limitée : Même de petites variations dans les rapports NH3/H2 entraînent des problèmes de qualité importants
Interruption du processus : L'échantillonnage manuel perturbe les opérations en continu
Maintenance élevée : Les systèmes de surveillance complexes nécessitent une attention et un étalonnage fréquents

De telles limitations créent un besoin évident de solutions de surveillance avancées qui peuvent fournir des mesures en temps réel, précises et continues de la composition des gaz tout au long du processus de nitruration.

La solution : Systèmes avancés d'analyse des gaz par laser Raman de Cubic Instruments

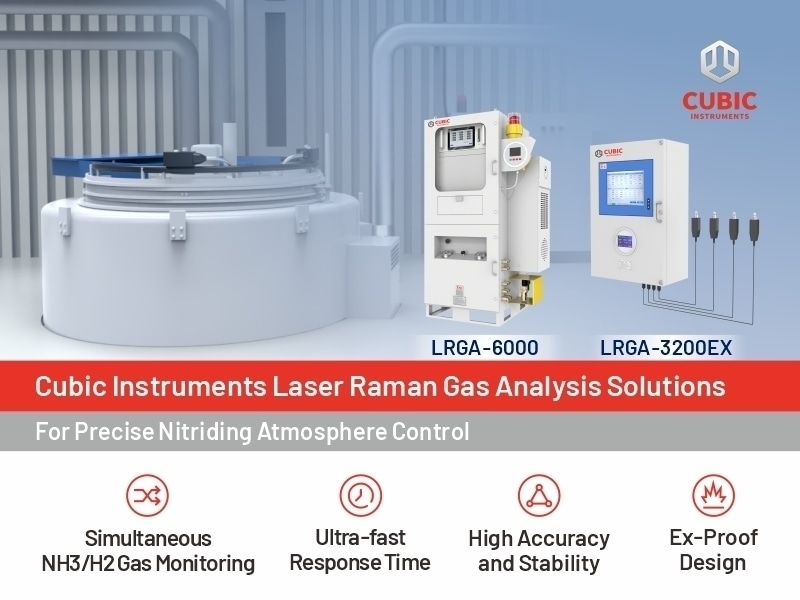

En réponse à ces exigences, Cubic Instruments propose des solutions avancées d'analyse de gaz par laser Raman, LRGA-6000 et LRGA-3200EX, qui permettent une surveillance précise et en temps réel de la composition des gaz. Les deux systèmes peuvent mesurer plusieurs composants gazeux, notamment N2, H2 et NH3, qui sont précisément les gaz clés nécessaires au contrôle du processus de nitruration, ce qui permet aux opérateurs d'obtenir un contrôle sans précédent de l'atmosphère gazeuse sur les processus de nitruration.

Analyseur de gaz LRGA-6000 Laser Raman : Système de surveillance externe adapté aux applications de modernisation

Le LRGA-6000 utilise la technologie de spectroscopie laser Raman pour améliorer les capacités d'analyse des gaz. En excitant, collectant, traitant et identifiant les spectres de diffusion Raman caractéristiques des gaz mesurés, le LRGA-6000 réalise une analyse qualitative et quantitative simultanée de plusieurs composants gazeux.

Caractéristiques principales du LRGA-6000 :
Analyse simultanée de plusieurs gaz : Mesure simultanée du NH₃ et du H₂ pour un calcul précis du Kn en temps réel, plus profilage du N₂ et d'autres gaz
Temps de réponse rapide : Temps de réponse beaucoup plus rapide que les méthodes traditionnelles de chromatographie en phase gazeuse
Grande stabilité : La conception robuste du système garantit un fonctionnement correct dans des environnements industriels difficiles
Faible maintenance : Aucun consommable n'est nécessaire, ce qui réduit considérablement les coûts de maintenance

Le LRGA-6000 est particulièrement adapté à la modernisation des fours de nitruration existants, offrant une solution de surveillance externe flexible qui peut être intégrée avec une perturbation minimale des opérations en cours.

LRGA-3200EX Analyseur de gaz laser Raman in situ : Système de surveillance in situ adapté aux applications d'analyse non destructive

Le LRGA-3200EX fonctionne selon les mêmes principes de diffusion laser Raman que le LRGA-6000, mais se distingue par une analyse non destructive des gaz directement à la source. Grâce à ses capacités de surveillance multipoints, il prend en charge jusqu'à 4 sondes antidéflagrantes fonctionnant simultanément, fournissant une analyse quantitative simultanée, en temps réel et en continu des gaz sur un maximum de 20 canaux pour une surveillance complète de l'atmosphère des fours.

Principales caractéristiques du LRGA-3200EX :
Analyse complète des gaz : Analyse en continu de près de 20 composants gazeux, y compris les molécules diatomiques homonucléaires (N2, H2, O2), pour une compréhension complète de l'atmosphère du four
Surveillance simultanée de plusieurs points : Jusqu'à 4 sondes antidéflagrantes peuvent fonctionner simultanément, ce qui élimine la commutation manuelle nécessaire dans les systèmes d'échantillonnage multicanaux conventionnels
Temps de réponse ultra-rapide : Les temps de réponse et de rafraîchissement des données sont mesurés en secondes, ce qui permet une surveillance efficace des processus
Conception antidéflagrante : Fonctionnement sûr dans les environnements contenant des gaz combustibles
Logiciel intelligent : Interface plein écran avec visualisation claire des données et contrôle par clavier PC
Protocoles de communication multiples : Prise en charge des protocoles RS-232/RS-485, TCP/IP, USB et 4-20mA pour le contrôle à distance et la gestion centralisée

Le LRGA-3200EX est idéal pour les nouvelles installations à intégrer dans la phase de planification du four, en optimisant l'emplacement des sondes pour une efficacité maximale. Sa capacité de mesure in situ le rend également adapté aux applications critiques où le moindre retard dans l'extraction de l'échantillon peut avoir un impact sur le contrôle de la qualité.

Pourquoi choisir Cubic Instruments ?

Les exigences des procédés de nitruration variant selon les applications industrielles, les fabricants ont besoin de solutions d'analyse des gaz qui offrent à la fois précision et flexibilité pour répondre à leurs besoins spécifiques. Cubic Instruments propose deux options avancées adaptées aux différentes exigences opérationnelles :
Le LRGA-6000 offre une surveillance externe avec des modifications minimales du système, ce qui le rend idéal pour la modernisation des fours traditionnels lorsque les installations ont besoin d'améliorer les capacités de surveillance sans modifier en profondeur l'équipement existant.
Le LRGA-3200EX fournit une mesure directe in situ qui élimine les délais d'extraction des échantillons, ce qui le rend optimal pour les nouvelles installations et les applications où la réponse en temps réel est essentielle au maintien d'un contrôle précis de l'atmosphère.

Les deux systèmes sont développés sur la base de la plateforme technologique avancée Laser Raman de Cubic Instruments, développée grâce à des années d'expertise dans le domaine de la détection et de l'analyse des gaz. La base technique éprouvée de Cubic Instruments, associée à des processus rigoureux de contrôle de la qualité, garantit des capacités de mesure fiables et précises qui répondent aux exigences les plus strictes en matière de nitruration.

Alors que les normes de qualité de fabrication continuent d'évoluer dans toutes les industries, Cubic Instruments s'engage à soutenir les opérations de nitruration avec des solutions d'analyse de gaz avancées qui garantissent le contrôle du processus aujourd'hui tout en s'adaptant aux futures exigences de qualité. Qu'il s'agisse d'optimiser la nitruration des composants automobiles, le traitement de surface des pièces aérospatiales ou les processus de fabrication d'outils de précision, Cubic Instruments fournit aux fabricants la solution d'analyse des gaz adaptée à leurs besoins spécifiques.
