Technologie de la chambre à vapeur

{{{sourceTextContent.subTitle}}}

Dissipateur thermique

{{{sourceTextContent.description}}}

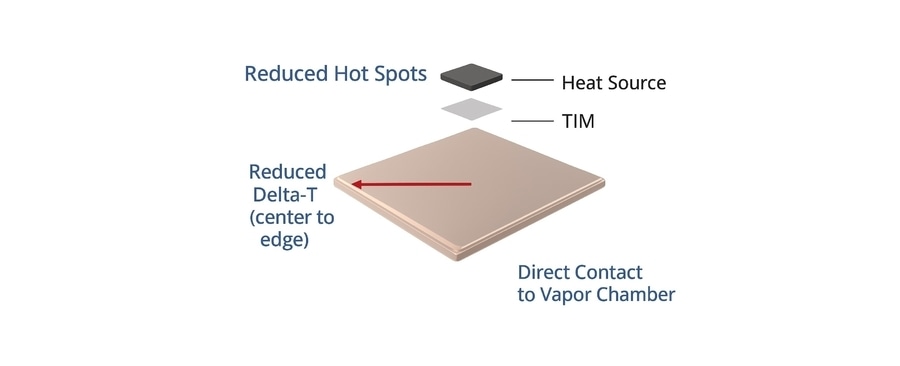

Une chambre de vapeur est un caloduc de rabotage qui comprend :

un évaporateur (qui entre en contact avec la zone d'apport de chaleur)
une chambre de vapeur scellée contenant un fluide de travail (voir ci-dessous) qui transfère la chaleur de l'évaporateur au condenseur
un condenseur où la chaleur transférée se refroidit sur les surfaces du condenseur
Dissipation thermique bidimensionnelle.

Les chambres à vapeur sont souvent confondues avec les caloducs, et bien qu'elles présentent certaines similitudes, elles sont très différentes. Les caloducs conduisent la chaleur à distance d'une extrémité à l'autre dans une structure linéaire, tandis que les chambres à vapeur répartissent uniformément la chaleur dissipée.


Tableau comparatif : Chambre de vapeur et caloduc
Chambre de vapeur Caloduc
Application Dissipe la chaleur directement sur le dispositif à refroidir Déplace la dissipation de la chaleur vers une autre partie du système
Facteur de forme Plaques supérieures et inférieures estampées qui peuvent prendre la forme de l'électronique à refroidir Tube conducteur de petit diamètre (3 mm à 10 mm)
Formes Formes complexes dues au processus d'emboutissage Rondes, aplaties ou formées dans n'importe quelle direction.
Taille Petite (1 mm à 5 mm d'épaisseur). Peut être formé à la taille de l'électronique à refroidir. Tube de 3 à 10 mm de diamètre qui peut être aplati en forme ovale et peut avoir une longueur de 500 mm
Montage sur la source de chaleur Placement directement sur l'appareil électronique à refroidir via des trous de fixation. Contact indirect à moins que la plaque d'interface ne soit plate par rapport au profil de l'appareil à refroidir.
Source de chaleur Contact direct avec la source de chaleur, pression de montage jusqu'à 90psi Une plaque de base est en contact avec la source de chaleur mais le dissipateur thermique peut être positionné à distance ( >150mm) de la source de chaleur connectée par le tuyau de chaleur.
Qmax T(épaisseur)=5mm > 400W, T=3mm > 200W, t=1mm > 60W ∅5 > 20W, ∅6 > 40W, ∅8 >60W
Coût
