Système intégré de surveillance des risques de glissement de terrain de ComNav à Zhejiang Lishui

{{{sourceTextContent.subTitle}}}

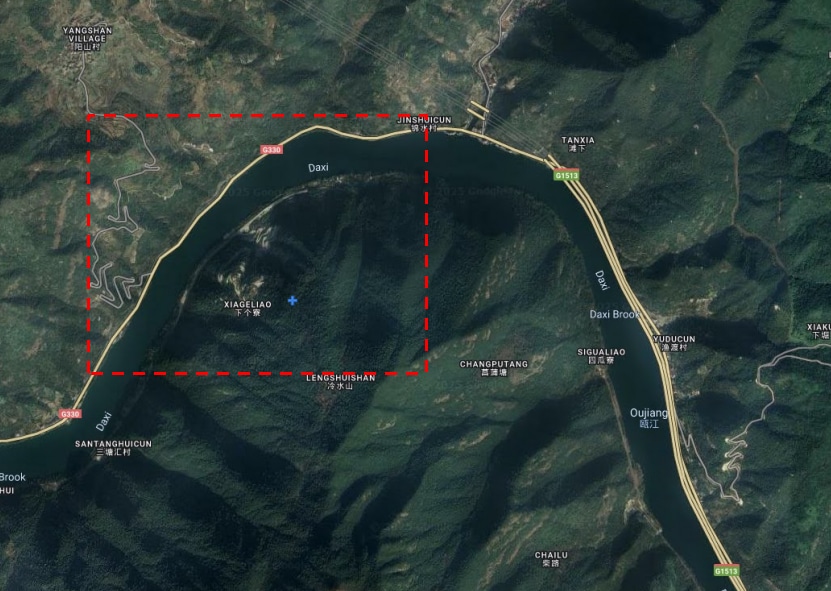

La zone de Xia Ge Liao dans le village de Jinshui a été identifiée comme une zone à risque de glissement de terrain.

{{{sourceTextContent.description}}}

Les fortes pluies continues ont augmenté la saturation du sol et le poids de la pente, tout en réduisant la résistance au cisaillement du sol et de la roche, ce qui a entraîné une diminution de la stabilité de la pente et des risques potentiels tels que les glissements de terrain et les effondrements. Le projet vise à réaliser une évaluation scientifique et une surveillance des risques de catastrophes géologiques dans la région afin de garantir la sécurité des résidents et des biens locaux.

Défi du projet
Surveiller les risques de glissement de terrain dans les zones où le sol est instable et où les pluies sont fréquentes et abondantes.
Assurer une surveillance continue et fiable de plusieurs points de catastrophe sur un terrain complexe.
Collecter des données en temps réel et transmettre des informations d'alerte rapide dans des conditions environnementales difficiles.

Informations sur le client
Client : Institut chinois de surveillance géologique de l'environnement (CGEM)
Site web officiel : www.cgem.org.cn

Calendrier du projet
Novembre 2024 (fin des essais sur le terrain)

Lieu du projet
Village de Jinshui, ville de Lishui, province de Zhejiang, Chine

Équipement utilisé
Récepteurs GNSS (A300, A500)
Radar de pente MS-SAR1000
Mesureur de fissures
Inclinomètre
Pluviomètres à auget basculant
Instruments de surveillance de l'humidité du sol
Alarmes sonores et lumineuses intelligentes

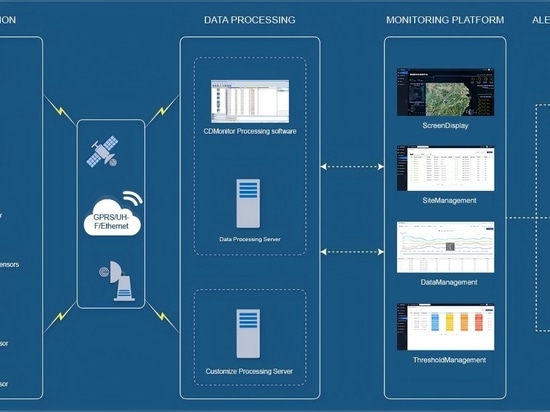

Plate-forme de conception et de surveillance des systèmes

Le système de surveillance des glissements de terrain de Xia Ge Liao, village de Jinshui, ville de Lishui, se compose de trois éléments principaux : les systèmes de capteurs des points de surveillance, un centre de contrôle et une plate-forme automatisée de surveillance et d'alerte précoce. Ensemble, ils forment une boucle complète depuis la collecte et le traitement des données jusqu'à l'émission d'alertes, assurant une surveillance en temps réel et par tous les temps des risques de glissement de terrain. Le système adopte une solution de surveillance par fusion multi-sources combinant des récepteurs GNSS, des radars de pente et de multiples capteurs environnementaux, ce qui permet une acquisition de données continue et de haute précision.

Système de capteurs de points de surveillance
Le système de capteurs du point de surveillance de Xia Ge Liao, dans le village de Jinshui, dans la ville de Lishui, se compose de plusieurs capteurs de haute précision qui permettent de surveiller la stabilité des pentes par tous les temps. Les récepteurs GNSS A300 et A500, combinés au radar de pente MS-SAR1000 et aux fissuromètres, peuvent obtenir des données de surveillance 3D ciel-terre-sol en temps réel à partir des points de surveillance, ce qui permet d'analyser le déplacement dynamique des pentes et les tendances de déformation à long terme.

✔ Les pluviomètres à auget basculant enregistrent les précipitations en temps réel, fournissant des données hydrologiques pour l'évaluation des risques de glissement de terrain. Ces pluviomètres surveillent l'intensité et la répartition des précipitations, ce qui permet de mieux prévoir les ruptures de pente potentielles dues à l'infiltration de l'eau.

✔ Les instruments de surveillance de l'humidité du sol mesurent la teneur en eau et la température à différentes profondeurs du sol. Ces données en temps réel sont cruciales pour évaluer la stabilité des pentes, car elles aident à comprendre comment les variations d'humidité affectent le comportement du sol à différentes profondeurs, ce qui permet des évaluations plus précises des risques.

✔ Les inclinomètres suivent l'inclinaison des pentes en temps réel et détectent toute déformation anormale. Ces appareils sont essentiels pour identifier les premiers signes d'instabilité, offrant des données précieuses pour évaluer le risque de glissement de terrain.

✔ Des dispositifs d'alarme sonore et lumineuse sont reliés aux capteurs afin de fournir des alertes immédiates sur le site. En cas de relevés anormaux, ces alarmes garantissent que le personnel reçoit des notifications rapides, renforçant ainsi les mesures de sécurité sur le terrain.

Grâce à la fusion de données multi-sources, le système permet une surveillance automatisée en temps réel de paramètres critiques tels que le déplacement des pentes, l'humidité du sol et les précipitations. Cette intégration fournit une base complète et solide pour l'évaluation continue des risques et la prise de décision en matière de gestion des glissements de terrain.

Plate-forme de surveillance automatisée et d'alerte précoce

La plateforme de surveillance automatisée et d'alerte précoce est le cœur du système. Elle assure la gestion des informations, la visualisation des données et l'analyse intelligente. Elle reçoit en temps réel des données provenant de récepteurs GNSS, de radars de pente et d'autres capteurs, qu'elle stocke, analyse et traite en ligne. Les données de surveillance sont automatiquement comparées à des seuils prédéfinis afin de déterminer les niveaux d'alerte. Lorsque les seuils sont dépassés, la plateforme déclenche des alertes automatiques, y compris des alarmes sonores et lumineuses et des notifications à distance au personnel concerné. Les utilisateurs peuvent accéder à distance à des cartes en temps réel, à l'état d'avancement du projet et aux données historiques, ce qui permet une gestion collaborative multi-utilisateurs. La plateforme génère également des rapports de surveillance, résumant l'état opérationnel de tous les points de surveillance et les enregistrements d'alertes, ce qui facilite la prise de décision en matière de prévention des catastrophes et de gestion des risques.

Transmission et communication des données

Le système utilise plusieurs méthodes de communication sans fil, notamment 4G, NB-IoT et LoRa, pour transmettre les données de surveillance au serveur du centre de contrôle en temps réel, assurant ainsi un flux d'informations continu et fiable. Cette transmission stable des données permet une surveillance par tous les temps et une réponse rapide dans des conditions sans surveillance, ce qui rend la gestion des risques de glissement de terrain plus efficace et plus scientifique.

Réseau de surveillance
Le réseau de surveillance est disposé autour des zones sujettes aux glissements de terrain, avec des points de surveillance clés comprenant des stations de base GNSS et des capteurs environnementaux. Ces points suivent le déplacement et la stabilité des pentes en temps réel et transmettent les données à un serveur central pour une gestion centralisée et une analyse unifiée.

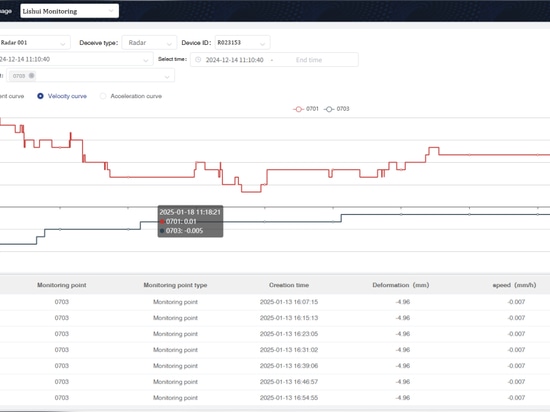

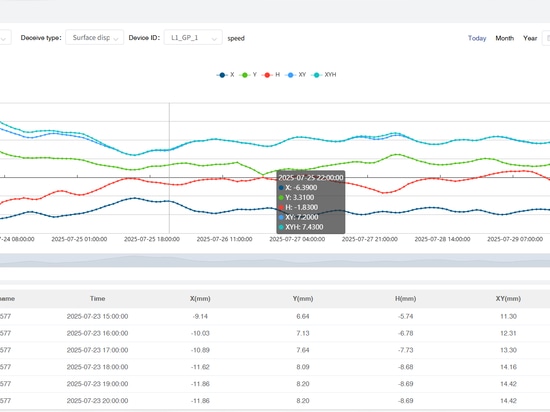

Données de déformation
Les données de déformation collectées par les récepteurs GNSS, les radars de pente et d'autres capteurs sont affichées en temps réel sur la plateforme de surveillance, montrant les changements de stabilité des pentes. Le système peut générer automatiquement des alertes lorsque les seuils sont dépassés, ce qui permet au personnel concerné de prendre rapidement des mesures d'intervention et de réduire les risques potentiels.

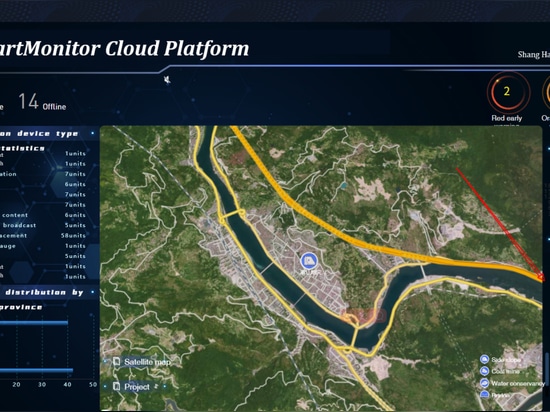

Affichage sur la plateforme en nuage

La plateforme Cloud de COMNAV SmartMonitor permet de visualiser la distribution en temps réel des projets cartographiques et des informations d'alerte en temps réel, en prenant en charge la gestion des projets, la gestion des appareils, la gestion des données, ainsi que la gestion des seuils d'alerte et l'exportation des rapports.

Elle permet aux utilisateurs d'accéder à des informations complètes sur les projets, de sélectionner un projet spécifique et de consulter ses données détaillées. Il fournit également des détails précis sur l'emplacement de chaque site au sein du projet, y compris la latitude, la longitude, l'élévation, l'état en ligne et l'heure de la dernière mise à jour. Les utilisateurs peuvent analyser les données et visualiser des graphiques linéaires classés par type d'appareil et par heure, avec la possibilité de basculer entre les différentes catégories de surveillance pour visualiser divers types de données et d'images. Le système prend en charge l'affichage d'un, de plusieurs ou de tous les types de données, et offre la possibilité d'exporter les données de surveillance et les images. En outre, il facilite la gestion des seuils d'alerte, l'affectation du personnel responsable, la visualisation des aperçus de projets et l'exportation de rapports détaillés.

Résumé du projet
Le projet de surveillance des glissements de terrain de Lishui, mis en œuvre par ComNav Technology, fournit une solution fiable de surveillance en temps réel et d'alerte précoce pour les risques de glissement de terrain. En combinant des récepteurs GNSS, des radars de pente et divers capteurs environnementaux, le système améliore la capacité à prévoir et à prévenir les risques de glissement de terrain, assurant ainsi la sécurité des communautés locales et des infrastructures. Le système fonctionne par tous les temps, sans personnel, et maintient sa stabilité dans des conditions météorologiques extrêmes telles que les typhons, les fortes pluies et le brouillard épais, ce qui permet une réponse rapide et une surveillance en temps réel des glissements de terrain.

Au-delà de Lishui, ComNav a également contribué à divers projets de surveillance dans différentes régions de Chine, notamment à Chongqing, Wuhan et Shandong. Ces projets, avec leurs conditions environnementales et géologiques uniques, démontrent la polyvalence de la technologie de ComNav pour répondre aux différents besoins de surveillance. Nos récepteurs GNSS, nos radars de pente et nos capteurs environnementaux continuent de jouer un rôle crucial dans la sécurité et la résilience des communautés locales.
