Présentation d'un émetteur-récepteur radio DSSS compact fonctionnant à 2,4 GHz, conçu pour la télémétrie et le télécontrôle industriels

{{{sourceTextContent.subTitle}}}

Module émetteur-récepteur radio à bande étroite

{{{sourceTextContent.description}}}

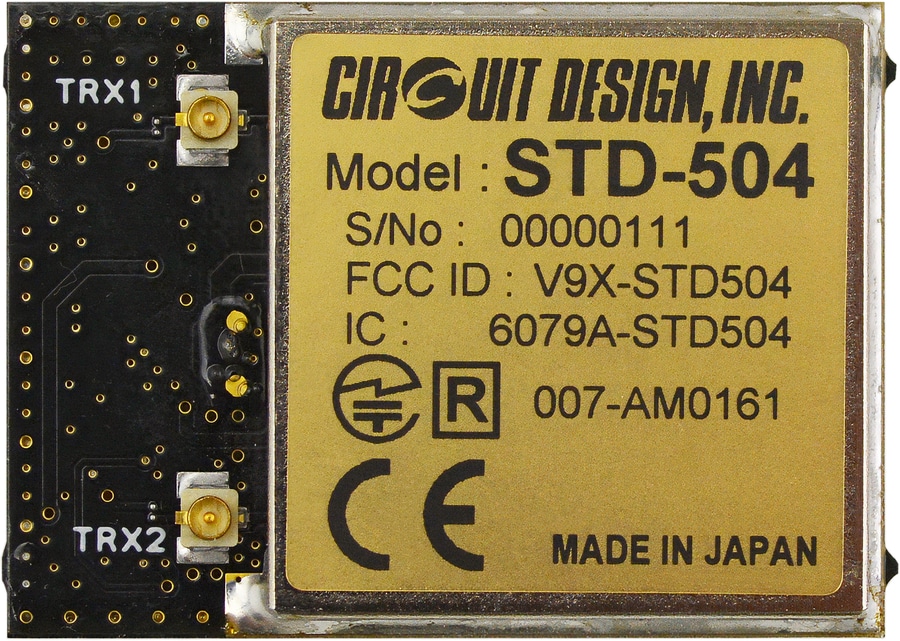

Le STD-504 est un émetteur-récepteur radio DSSS compact fonctionnant à 2,4 GHz, conçu pour la télémétrie et le télécontrôle industriels. Il intègre un récepteur en véritable diversité et une diversité d'émission afin de garantir la fiabilité des liaisons dans les environnements encombrés de la bande 2,4 GHz. Le module prend en charge un fonctionnement à faible consommation et sur batterie, fournit une interface de données RF transparente pour les protocoles utilisateur et est configurable via une interface de commande UART. Certifications
Conforme aux normes EN 300 328, FCC Partie 15.247 (États-Unis), ISED RSS-210 (Canada) et ARIB STD-T66 (Japon), ce qui permet un déploiement mondial.

Caractéristiques
Certifications de conformité CE, FCC, ISED et ARIB
Modulation à spectre étalé à séquence directe (DSSS)
Option de pas de canal contrôlée via la broche CHC
Récepteur en véritable diversité (deux circuits récepteurs intégrés)
Diversité d’émission
Réglages du module via des commandes UART dédiées
Interface de communication de données RF transparente (DO/DI/CLK)
Fonctionnement à faible consommation adapté à une utilisation sur batterie ; 75 canaux
Portée de communication en ligne de visée : 300 m
Capteur de température intégré

Applications
Télécommande industrielle
Systèmes de télémétrie

Caractéristiques techniques (résumé)
Normes applicables : EN 300 328 ; FCC partie 15.247 ; ARIB STD-T66 ; ISED RSS-210
Mode de communication : simplex
Mode de transmission : spectre étalé à séquence directe
Type d'émission : F1D (FSK)
Fréquence : 2 402,5 à 2 476,5 MHz
Espacement des canaux : 1 MHz
Débit binaire (RF) : 19,2 kbps
Fréquence de puce : 288 kcps
Connecteurs RF : MHF x 2
Code d'étalement : 15 puces (séquence M : 111101010001100)
Plage de températures de fonctionnement : de -30 à +70 °C (sans condensation)
Tension d'alimentation : de 3,3 à 5,0 V CC (max. absolu : 5,5 V)
Courant d'alimentation : TX 55 mA (typ.) ; RX 60 mA (typ.)
Dimensions : 40 x 29 x 5,5 mm
Poids : 10 g
Puissance de sortie RF : < 10 mW (e.i.r.p.)
Entrée de données TX : numérique L = GND, H = Vref
Niveau d'entrée RF (RX) : < -13 dBm
Sensibilité du récepteur : -93 dBm (19,2 kbps, BER 0,1 %)
Ports d’interface de données RF : DO / DI / CLK (débit de données 19,2 kbps ; synchronisation : CLK)
Ports d’interface de commande : TXD / RXD (communication UART, format RS232C ; asynchrone)
Débits UART pris en charge : 19,2 k / 38,4 k / 57,6 kbps
Contrôle de flux : Aucun
Autres paramètres UART : Longueur des données 8 bits ; Parité : Aucune ; Bits d'arrêt : 2
