Quelle est la différence entre les dispositifs de protection contre les surtensions de type 1, type 2 et type 3 ?

{{{sourceTextContent.subTitle}}}

Quelle est la différence entre les dispositifs de protection contre les surtensions de type 1, type 2 et type 3 ?

{{{sourceTextContent.description}}}

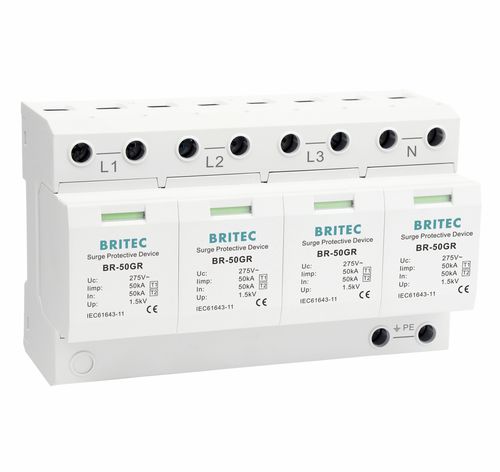

Type 1

Les dispositifs de protection contre les surtensions (SPD) de type 1 sont destinés à être installés entre le secondaire du transformateur de service et le côté ligne du dispositif de surintensité de l'équipement de service, ainsi que le côté charge, y compris les boîtiers d'embase de compteur de wattheures, et sont destinés à être installés sans dispositif de protection contre les surintensités externe. Les dispositifs de type 1 ont une double cote pour les applications de type 2 également, ce qui fournit les cotes les plus élevées disponibles pour l'installation au branchement du service.

Le SPD de type 1 peut décharger le courant de foudre avec une forme d'onde de 10/350μs. Celui-ci, si nécessaire, sera installé dans le tableau de distribution primaire à l'origine de l'installation électrique. Un SPD de type 1 n'offre pas à lui seul le niveau de protection requis et doit être utilisé en conjonction avec des dispositifs de type 2 coordonnés. Une installation équipée d'un système de protection contre la foudre nécessitera un parafoudre de type 1.

Type 2

Dispositif de protection contre les surtensions de type 2 - Les SPD de type 2 sont destinés à être installés du côté de la charge du dispositif de surintensité de l'équipement de service, y compris les SPD situés au panneau de dérivation.

Les SPD de type 2 peuvent décharger une onde de courant de 8/20μs, ils peuvent prévenir les dommages des surtensions transitoires dans les installations électriques et protéger les équipements qui y sont connectés. Il utilise généralement la technologie des varistances à oxyde métallique (MOV). Le dispositif est normalement installé dans les tableaux de distribution secondaires et dans le tableau de distribution primaire s'il n'y a pas d'exigence pour un dispositif de type 1

Type 3

Ces SPD ont une faible capacité de décharge. Ils ne doivent donc être installés qu'en complément des SPD de type 2 et à proximité de charges sensibles. Les SPD de type 3 se caractérisent par une combinaison d'ondes de tension (1,2/50 μs) et d'ondes de courant (8/20 μs).

Les SPD de type 3 sont normalement installés juste avant l'équipement protégé.

Terminologie

Iimp - Courant d'impulsion des SPD de type 1 avec une forme d'onde de 10/350 μs

In - Courant de décharge normal des SPD de type 2 avec une forme d'onde de 8/20 μs

Imax - Courant de décharge maximal des SPD de type 2 avec une forme d'onde de 8/20 μs

Up - La tension résiduelle qui est mesurée aux bornes du SPD lorsque In est appliqué

Uc - La tension maximale qui peut être appliquée en continu au SPD sans l'endommager

Britec Electric offre une gamme complète de dispositifs de protection contre les surtensions, y compris les SPD de type 1, type 1+2, type 2 et type 3.
