Capteurs magnétiques en guirlande pour le contrôle multiaxe

{{{sourceTextContent.subTitle}}}

Simplifiez le câblage et augmentez l'efficacité avec AKP18

{{{sourceTextContent.description}}}

Dans l'automatisation multi-axes, la complexité du câblage peut ralentir le développement et augmenter les risques de défaillance. Cela nécessite souvent le suivi simultané de plusieurs mouvements - linéaires, rotatifs ou les deux - ce qui implique traditionnellement un câblage complexe et des efforts d'installation plus importants.

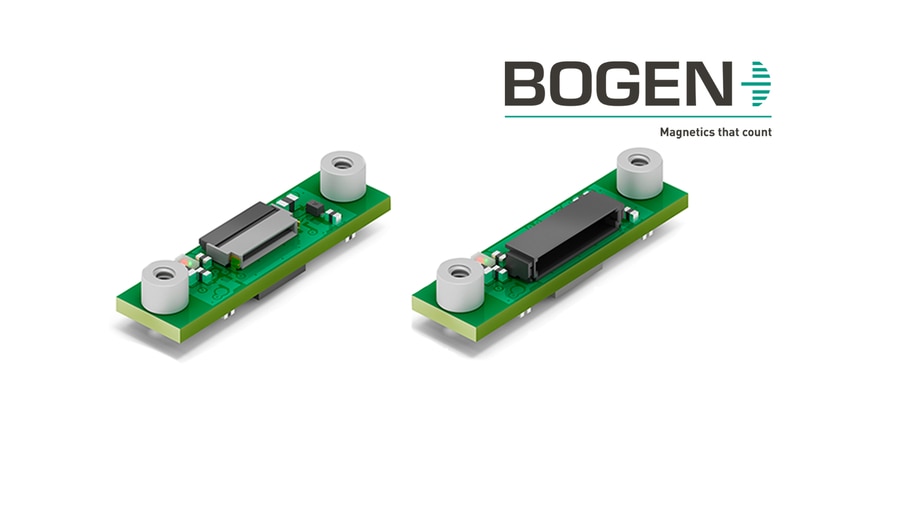

La capacité de connexion en guirlande du capteur magnétique absolu AKP18 de BOGEN offre une solution plus intelligente.

Pourquoi une connexion en guirlande ?
- Jusqu'à 7 capteurs peuvent être connectés en série (via un connecteur fil à fil)
- Moins de câbles, moins d'encombrement : Une ligne principale au lieu de plusieurs lignes de capteurs individuels
- Intégration simplifiée dans les systèmes de contrôle de mouvement, en particulier dans les machines compactes ou modulaires

Amélioration des systèmes multi-axes
- Idéal pour les bras robotiques, les systèmes à portique et les plateformes à axes coordonnés
- Permet un retour d'information synchronisé et absolu sur la position de plusieurs axes
- Réduit le bruit électrique et les interférences potentielles dues aux longs câblages

Points forts techniques
- Configuration en guirlande à l'aide de connecteurs Molex Pico-Clasp 12 broches et Amphenol FCI
- Prise en charge du protocole BiSS-C sur des lignes différentielles RS422 standard
- Permet une architecture de câblage propre pour une communication fiable entre capteurs.

Cas d'utilisation : Plate-forme robotique multi-axes
Dans un bras robotique à six axes, les articulations individuelles sont équipées de capteurs AKP18. Au lieu de connexions séparées pour chaque encodeur, les capteurs sont reliés en guirlande le long du bras à l'aide des connecteurs recommandés Molex Pico-Clasp et Amphenol FCI.

Résultat :
- Réduction de 60 % des efforts de câblage
- Intégration simplifiée des commandes via BISS-C
- Mise en service plus rapide et fiabilité accrue du système

→ Contrôle de mouvement plus efficace avec moins d'efforts d'ingénierie
