Connectivité des systèmes de vision industrielle : Une analyse complète
{{{sourceTextContent.subTitle}}}
Le rôle de la connectivité dans les systèmes de vision industrielle dans toutes les industries
{{{sourceTextContent.description}}}
Le rôle de la connectivité dans les systèmes de vision industrielle dans toutes les industries
Dans le paysage en évolution rapide de l'automatisation industrielle, de la fabrication intelligente, des soins de santé et de la logistique, la technologie de vision industrielle est devenue un outil indispensable. De l'inspection de la qualité au contrôle de la production et au-delà, les systèmes de vision industrielle jouent un rôle essentiel dans l'amélioration de l'efficacité, de la précision et de la sécurité dans diverses industries. Cependant, l'importance des connecteurs et des câbles est souvent négligée alors que l'accent est mis sur les caméras sophistiquées et les algorithmes avancés. Ces composants sont essentiels pour maintenir la stabilité du système et assurer une transmission de données performante. Cet article se penche sur le monde des technologies de connectivité dans les systèmes de vision industrielle, en explorant les formats de caméra et les normes de connexion, et en abordant les défis et les solutions dans des applications industrielles, médicales et logistiques pratiques.
Les fondements de la vision industrielle : Formats de caméra et interfaces
Les systèmes de vision industrielle s'appuient sur différents formats de caméra et interfaces pour capturer et transmettre des données d'image de haute qualité. Il est essentiel de comprendre ces formats pour concevoir des systèmes efficaces et efficients :
Caméras à balayage de zone : Ces caméras capturent des images entières en une seule exposition, ce qui les rend idéales pour inspecter des objets ou des scènes stationnaires. Les interfaces courantes sont les suivantes
GigE Vision : Offre de grandes longueurs de câble et une intégration facile à l'infrastructure Ethernet.
USB3 Vision : Offre une large bande passante et une facilité d'utilisation.
Camera Link : Offre des débits de données élevés et une faible latence pour les applications exigeantes.
Caméras à balayage linéaire : Utilisées pour l'inspection de matériaux continus ou d'objets en mouvement, ces caméras capturent une ligne de pixels à la fois. Les interfaces comprennent
CoaXPress : Prend en charge la transmission de données à grande vitesse sur des câbles coaxiaux.
Camera Link HS : offre une bande passante évolutive pour les applications de balayage linéaire à haute résolution.
caméras 3D : Ces caméras capturent des informations sur la profondeur en même temps que des images 2D, ce qui permet de réaliser des tâches d'inspection et de mesure avancées. Les interfaces peuvent inclure
GigE Vision : Avec des extensions récentes pour prendre en charge la transmission de données 3D.
USB3 Vision : Offre une bande passante suffisante pour de nombreuses applications 3D.
Caméras intelligentes : Traitement intégré en temps réel Les caméras intelligentes intègrent les fonctions de capture, de traitement et d'analyse d'images dans un seul appareil, capable de traiter les images en temps réel sans dépendre d'ordinateurs externes. Elles sont particulièrement adaptées à la détection en temps réel, à la classification et au contrôle de la qualité sur les chaînes de production. Les applications sont les suivantes
Fabrication : Contrôle de la qualité en ligne et détection des défauts.
Vision robotique : Guidage des bras robotisés pour les opérations de prélèvement et de placement.
Systèmes d'inspection automatisés : Garantie de la qualité et de l'uniformité des produits.
Considérations relatives à la connectivité :
Ethernet : Pour la sortie des données et l'intégration du système.
E/S numériques : Pour le déclenchement et la communication avec d'autres dispositifs industriels.
Caméras thermiques : Visualisation de la chaleur pour la sécurité : Ces caméras détectent le rayonnement thermique et génèrent des images thermiques :
La surveillance des processus industriels : Détection des points chauds dans les machines ou les systèmes électriques.
Détection des pannes d'équipement : Identification des composants en surchauffe avant qu'ils ne tombent en panne.
Inspections de sécurité : Surveillance de la température dans les environnements à haut risque.
Considérations relatives à la connectivité :
GigE Vision : Pour la transmission à grande vitesse des données thermiques.
USB : Pour des applications plus simples, prêtes à l'emploi.
Sorties vidéo analogiques : Pour une compatibilité avec les systèmes CCTV existants.
Caméras GigE Vision : haut débit, longue distance : S'appuyant sur la technologie Gigabit Ethernet, ces caméras offrent :
Des distances de transmission allant jusqu'à 100 mètres.
Une intégration transparente à l'infrastructure Ethernet existante.
Des capacités de transmission de données en temps réel.
Les principales applications sont les suivantes
Automatisation industrielle : Surveillance et contrôle des processus de production.
Contrôle de la qualité : inspection à grande vitesse des produits sur les chaînes de montage.
Systèmes de vision robotique : Guidage visuel pour les opérations complexes.
Avantages de la connectivité :
Longueurs de câble étendues sans dégradation du signal.
Prise en charge de l'alimentation par Ethernet (PoE) pour des installations simplifiées.
Protocoles normalisés assurant la compatibilité entre les fabricants.
Le rôle des caméras de vision industrielle dans tous les secteurs : Révolutionner le commerce de détail, l'entreposage et les soins de santé
Dans l'environnement commercial actuel, les caméras de vision industrielle jouent un rôle de plus en plus important, offrant de nombreux avantages dans divers secteurs. Examinons quelques domaines d'application importants qui mettent en évidence leur polyvalence et leur valeur.
Commerce de détail : Améliorer l'efficacité et l'expérience des clients
Les caméras de vision industrielle sont utilisées dans les systèmes de caisse automatisés. Elles scannent et identifient rapidement les produits sans saisie manuelle, garantissant ainsi la précision et l'efficacité des transactions. Elles surveillent également les étagères et les présentoirs de produits, détectant les espaces vides, les articles mal placés ou les stocks insuffisants, déclenchant des alertes automatiques ou des processus de réapprovisionnement afin de maintenir une disponibilité optimale des produits.
Entreposage et distribution : Rationalisation des opérations
Dans les entrepôts et les centres de distribution, les caméras de vision industrielle sont essentielles pour les systèmes de tri automatisés. Elles capturent des images ou lisent des codes-barres pour identifier et suivre les colis, triant et acheminant efficacement les articles vers les emplacements désignés. Les caméras inspectent également les marchandises entrantes et sortantes, identifiant les articles endommagés ou défectueux afin de s'assurer que seuls des produits de haute qualité sont expédiés aux clients, réduisant ainsi les retours ou les reprises.
Soins de santé : Faire progresser le diagnostic et l'automatisation
Les caméras de vision industrielle sont utilisées dans les systèmes d'imagerie médicale tels que les rayons X, les ultrasons ou les examens endoscopiques, capturant des images détaillées du corps humain pour faciliter le diagnostic, les procédures chirurgicales et la planification des traitements. Elles jouent également un rôle essentiel dans l'automatisation des laboratoires, en aidant à l'identification, à la classification et à l'analyse des échantillons, améliorant ainsi l'efficacité et la précision des processus de laboratoire.
Fabrication : Garantir la qualité et la précision
Largement utilisées pour l'inspection de la qualité dans la fabrication, les caméras de vision industrielle détectent les défauts dans le processus de production, mesurent les dimensions et identifient les incohérences des produits. Cela permet de garantir le respect des normes de qualité, de réduire les déchets ou les reprises et d'améliorer la qualité globale du produit. Les caméras fournissent également un retour d'information visuel pour la robotique guidée par la vision (VGR), ce qui permet de positionner, de manipuler ou d'assembler des composants avec précision et d'aider les robots à effectuer des tâches complexes de manière précise et efficace.
Transport et logistique : Optimisation de la manutention des colis
Les caméras de vision industrielle sont utilisées dans les systèmes de tri automatisé des colis dans les installations de transport et de logistique. En lisant les codes-barres, en capturant des images ou en extrayant des informations des étiquettes d'expédition, elles trient avec précision les colis et les acheminent vers la bonne destination. La technologie des caméras est également utilisée pour l'inspection des véhicules, comme la reconnaissance automatique des plaques d'immatriculation ou l'identification des numéros de conteneurs sur les camions, afin d'assurer la sécurité, la conformité et l'efficacité de la gestion du parc automobile.
Dernières tendances de la technologie des caméras de vision industrielle : Garder une longueur d'avance
La technologie de la vision industrielle continue d'évoluer. Voici quelques-unes des principales tendances technologiques actuelles :
Technologie des caméras à grande vitesse
Avec des taux de rafraîchissement en constante augmentation, certaines caméras à grande vitesse atteignent aujourd'hui des dizaines de milliers d'images par seconde, ce qui convient aux inspections sur les lignes de production à grande vitesse telles que la fabrication de puces à semi-conducteurs.
Systèmes de vision intégrés
L'intégration de capacités de traitement d'images directement dans les caméras réduit la dépendance vis-à-vis des ressources informatiques externes et améliore le temps de réponse du système.
Imagerie multispectrale
Cette technologie va au-delà de la gamme RVB traditionnelle, en capturant un spectre plus large d'informations lumineuses. Elle est largement utilisée dans l'agriculture, la sécurité alimentaire et l'analyse des matériaux.
Intégration de l'intelligence artificielle
Les caméras intégrant des puces de traitement de l'intelligence artificielle permettent de réaliser des tâches complexes telles que la reconnaissance d'objets en temps réel et la détection de défauts.
Nouvelles technologies de capteurs
Les caméras événementielles (caméras neuromorphiques) n'émettent des données que lorsque la luminosité des pixels change, ce qui convient aux scènes à gamme dynamique élevée et réduit considérablement le volume de données.
Caméras à champ lumineux
Ces caméras capturent des informations sur la direction et l'intensité de la lumière, ce qui permet une mise au point et une estimation de la profondeur après la capture. Elles conviennent à la reconstruction 3D et aux applications de réalité virtuelle.
Pourquoi les connecteurs et les câbles sont importants : L'impact de la connectivité sur les systèmes de vision industrielle
Le choix des connecteurs et des câbles est crucial pour la performance et la stabilité des systèmes de vision industrielle. Voici quelques éléments clés à prendre en compte :
Intégrité du signal : Garantir des données non déformées
Des connecteurs et des câbles de haute qualité sont essentiels pour garantir des signaux non déformés lors de la transmission d'images à grande vitesse. Dans les applications nécessitant des vitesses de transmission de données élevées, telles que les caméras 3D, les caméras hyperspectrales et les caméras intelligentes, l'utilisation de connecteurs haute performance tels que USB 3.0, GigE ou CoaXPress permet d'éviter efficacement les pertes de signal.
Résistance aux interférences : Stabilité dans les environnements difficiles
Les environnements industriels présentent souvent d'importantes interférences électromagnétiques (EMI). Le choix de câbles et de connecteurs dotés d'un excellent blindage garantit la stabilité de la transmission des images et empêche les interférences de données pendant la transmission.
Durabilité et flexibilité : Prolongation de la durée de vie du système
Les câbles doivent résister à des flexions et des étirements répétés dans des applications telles que les systèmes bras-caméra robotisés. Le choix de câbles de qualité industrielle très flexibles et résistants à l'usure prolonge la durée de vie du système et garantit un fonctionnement stable à long terme.
Normes de connectivité dans le domaine de la vision industrielle : Quelle est la bonne solution pour votre application ?
Il existe de nombreuses normes en matière de connecteurs et de câbles, chacune présentant des avantages uniques et des applications adaptées.
Vision USB3
Caractéristiques : Basé sur l'interface USB 3.0, il prend en charge un taux de transmission allant jusqu'à 5 Gbps.
Avantages : Large compatibilité, plug-and-play.
Points à prendre en considération : La longueur du câble est généralement limitée à moins de 5 mètres.
GigE Vision
Caractéristiques : Basé sur Gigabit Ethernet, prend en charge la transmission longue distance jusqu'à 100 mètres.
Avantages : Rentable, facile à intégrer dans un réseau.
Points à prendre en compte : Charge CPU plus élevée.
Camera Link
Caractéristiques : Conçu spécifiquement pour la vision industrielle, il prend en charge une bande passante élevée allant jusqu'à 6,8 Gbps.
Avantages : Faible latence et excellentes performances en temps réel.
Points à prendre en considération : Nécessite des cartes d'acquisition dédiées, coût plus élevé.
CoaXPress (CXP)
Caractéristiques : Utilise des câbles coaxiaux et prend en charge la transmission à haut débit (CXP-12 atteint 12,5 Gbps par connexion).
Avantages : Transmission longue distance puissante sur 100 mètres.
Points à prendre en considération : Nécessite un matériel spécialisé, coût initial plus élevé.
MIPI CSI-2
Caractéristiques : Utilisée dans les systèmes embarqués et les appareils mobiles.
Avantages : faible consommation d'énergie, convient aux appareils alimentés par batterie : Faible consommation d'énergie, convient aux appareils alimentés par batterie.
Points à prendre en considération : Courtes distances de transmission, principalement pour les connexions au niveau de la carte.
Surmonter les défis pratiques de la connectivité : Des solutions pour des applications réelles
Les systèmes de vision industrielle sont confrontés à divers défis en matière de connectivité. Voici comment les relever :
Transmission de données à grande vitesse
Défi : Les caméras haute résolution génèrent d'importants volumes de données, ce qui accroît le besoin de transmission à grande vitesse.
Solution : Pour garantir un transfert rapide des données d'image, optez pour des connecteurs prenant en charge une large bande passante, comme USB 3.1 Gen 2 ou 10G Ethernet.
Applications longue distance
Défi : Certains environnements industriels nécessitent la transmission de données d'image sur de longues distances.
Solution : Utilisez des connecteurs et des câbles à fibre optique pour éviter l'atténuation du signal sur de longues distances et garantir l'intégrité des données.
Conditions environnementales difficiles : Les environnements industriels peuvent impliquer des fluctuations de température, des vibrations et une exposition à des produits chimiques.
Fluctuations de température : Choisissez des connecteurs et des câbles de qualité industrielle avec une large plage de températures.
Vibrations et chocs : utilisez des connecteurs dotés de mécanismes de verrouillage, tels que les connecteurs M12, afin d'éviter tout desserrage ou endommagement.
Corrosion chimique : Choisissez des matériaux résistants à la corrosion, tels que l'acier inoxydable ou ceux dotés d'un revêtement protecteur.
Meilleures pratiques pour l'intégration et la maintenance des systèmes : Assurer la stabilité à long terme
La mise en œuvre des meilleures pratiques garantit un fonctionnement stable à long terme des systèmes de vision industrielle.
Optimiser l'intégration des systèmes
Planifiez soigneusement la disposition des câbles : Évitez d'acheminer les câbles de signaux parallèlement aux câbles d'alimentation afin de réduire les interférences.
Utilisez des systèmes de gestion des câbles : Organisez les câbles pour faciliter la maintenance et l'inspection.
Assurer l'accessibilité des connecteurs : Placez les connecteurs dans des endroits accessibles pendant la phase de conception.
Dépannage des problèmes courants
Perte ou instabilité du signal : Vérifiez que les connecteurs ne sont pas desserrés ou que les câbles ne sont pas endommagés.
Dégradation de la qualité de l'image : Vérifier le blindage pour traiter les interférences électromagnétiques potentielles.
Baisse des performances : Remplacer les câbles vieillissants ou les connecteurs oxydés si nécessaire.
Maintenance préventive régulière
Inspections programmées : Vérifier régulièrement l'étanchéité des connecteurs, en particulier dans les environnements soumis à de fortes vibrations.
Tester l'intégrité des câbles : Utilisez des outils professionnels pour détecter rapidement les problèmes potentiels.
Mise en place de dispositifs de décharge de traction : Utilisez des dispositifs de décharge de traction dans les zones soumises à de fortes contraintes pour prolonger la durée de vie des câbles.
Améliorez votre système de vision industrielle dès aujourd'hui
Le choix des bons connecteurs et câbles est essentiel pour exploiter tout le potentiel de votre système de vision industrielle. Au fur et à mesure que la technologie progresse, le fait de rester informé des dernières solutions de connectivité permet à vos opérations de gagner en efficacité, en fiabilité et en succès. Ne laissez pas une connectivité médiocre freiner les performances de votre système. Investissez dans des composants de qualité et dans une maintenance proactive pour garantir le bon fonctionnement et l'efficacité de vos applications de vision industrielle.

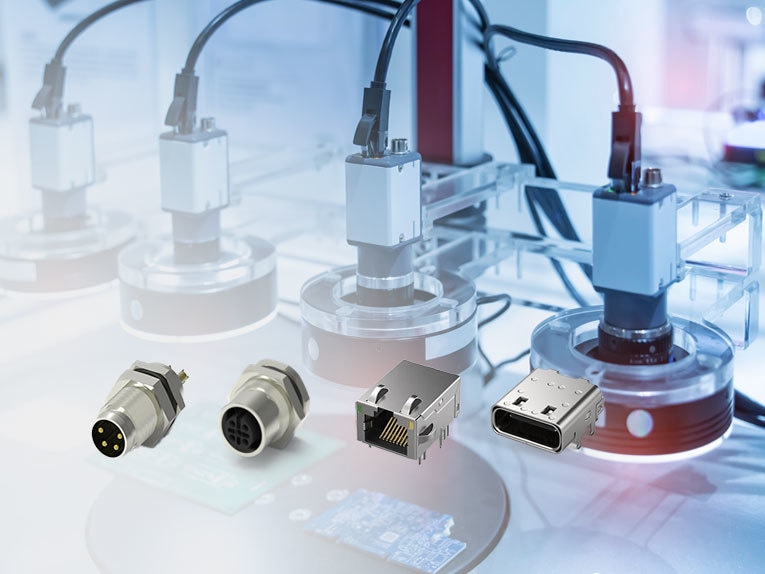

Produits de connectivité recommandés pour les systèmes de vision industrielle
Pour répondre aux différents besoins de connectivité des applications de vision industrielle, voici quelques lignes de produits recommandées qui répondent aux différentes normes d'interface et exigences environnementales :
RJ45 avec PoE++ (Power over Ethernet)
La technologie PoE++ permet de fournir une puissance allant jusqu'à 90 W par le biais de câbles Ethernet, ce qui en fait la solution idéale pour les dispositifs de grande puissance dans les systèmes de vision industrielle.
Série de connecteurs RJ45 ATTEND
Conception robuste pour les environnements industriels
Prise en charge de diverses normes PoE, y compris PoE++
Disponible en version blindée et non blindée pour répondre aux différentes exigences en matière d'interférence électromagnétique (EMI)
Les connecteurs USB 3.1 Type-C offrent des taux de transfert de données à grande vitesse allant jusqu'à 10 Gbps, ce qui les rend adaptés aux interfaces de caméras haute résolution.
Série de connecteurs USB Type-C ATTEND
Prend en charge les vitesses de l'USB 3.1 Gen 2
Disponible dans différents styles de montage pour différentes conceptions de circuits imprimés
Certains modèles présentent des conceptions étanches pour les environnements difficiles
Les connecteurs M.2 jouent un rôle crucial dans les systèmes de vision industrielle en permettant l'intégration de modules Wi-Fi, essentiels pour la connectivité sans fil dans les environnements industriels modernes.
Série de connecteurs ATTEND M.2 (NGFF)
Prend en charge la configuration Key E, spécialement conçue pour les modules Wi-Fi et Bluetooth
Disponible en différentes tailles pour s'adapter aux différentes longueurs de modules Wi-Fi M.2 (2230, 2242, 2260, 2280)
Garantit des connexions fiables pour des communications sans fil stables dans les environnements industriels
Facilite l'intégration et la mise à niveau des capacités sans fil dans les systèmes de vision industrielle
Connecteurs FAKRA
Les connecteurs FAKRA sont largement utilisés dans les systèmes de vision automobile pour leur conception robuste et leur système de codage couleur.
Assemblages de connecteurs et de câbles ATTEND FAKRA
Répond aux exigences USCAR-17 pour les applications automobiles
Disponibles en plusieurs couleurs pour faciliter l'identification des différents systèmes
Offre d'excellentes performances RF jusqu'à 6 GHz
Connecteurs M8/M12
Les connecteurs M8 et M12 sont privilégiés dans les applications de vision industrielle pour leur robustesse et leur résistance aux facteurs environnementaux
Série de connecteurs M8-M12
Série de connecteurs ATTEND M8/M12 et assemblages de câbles
Classés IP67 pour la protection contre la poussière et la pénétration de l'eau
Disponibles dans différentes configurations de pôles pour répondre aux différentes exigences en matière de signaux
Prend en charge des protocoles tels qu'Ethernet et PROFINET pour la mise en réseau industrielle
Ces solutions de connecteurs ATTEND offrent une fiabilité et des performances élevées pour diverses applications de vision industrielle, de l'automatisation industrielle aux systèmes automobiles. Lors de la sélection des connecteurs pour votre projet spécifique de vision industrielle, tenez compte de facteurs tels que la vitesse de transmission des données, les exigences en matière d'alimentation, les conditions environnementales et les besoins d'intégration du système.
