Processus d'assemblage SMT : Étapes clés de la technologie de montage en surface

{{{sourceTextContent.subTitle}}}

Une vue d'ensemble claire du flux de fabrication SMT standard

{{{sourceTextContent.description}}}

La technologie de montage en surface (SMT) est l'une des méthodes d'assemblage les plus utilisées dans la fabrication électronique moderne. Elle s'applique à l'électronique grand public, aux systèmes de contrôle industriels, aux appareils médicaux et à bien d'autres domaines.
Un processus SMT normalisé est essentiel pour garantir la qualité, la fiabilité et l'efficacité de la production. Voici un aperçu des principales étapes de l'assemblage SMT.

1. Impression de la pâte à braser

L'impression de pâte à braser a pour but de déposer avec précision de la pâte à braser sur les plages du circuit imprimé, préparant ainsi le circuit à recevoir les composants.

Équipement : Imprimante de pâte à braser

Position du processus : Au début de la ligne de production SMT

2. Distribution de colle (pour SMT double face)

Pour l'assemblage de circuits imprimés double face, la distribution de colle est utilisée pour éviter que les composants ne tombent pendant le deuxième processus de refusion. La colle fixe solidement les composants sur le circuit imprimé avant la soudure.

Équipement : Distributeur de colle

Position du processus : Avant la ligne de production ou après l'inspection, en fonction de l'agencement

3. Placement des composants

Cette étape consiste à placer avec précision les composants montés en surface (SMD) aux emplacements désignés sur la carte de circuit imprimé, conformément à la disposition programmée.

Équipement : Machine Pick-and-Place

Position du processus : Après l'impression de la pâte à braser

4. Durcissement (en cas d'utilisation d'un adhésif)

Le processus de polymérisation chauffe l'adhésif afin qu'il durcisse, collant fermement les composants au circuit imprimé avant le soudage par refusion.

Équipement : Four de polymérisation

Position du processus : Après la mise en place des composants

5. Soudure par refusion

Le brasage par refusion est le processus central de l'assemblage SMT. Des profils de température contrôlés font fondre la pâte à braser et forment des joints de soudure fiables entre les composants et le circuit imprimé.

Équipement : Four à refusion

Position du processus : Après la mise en place des composants

6. Nettoyage (en option)

Le nettoyage permet d'éliminer les résidus de flux et d'autres substances potentiellement nocives de la surface du circuit imprimé, ce qui améliore la fiabilité et l'apparence.

Équipement : Machine de nettoyage de circuits imprimés

Position du processus : En ligne ou hors ligne, selon les exigences du produit

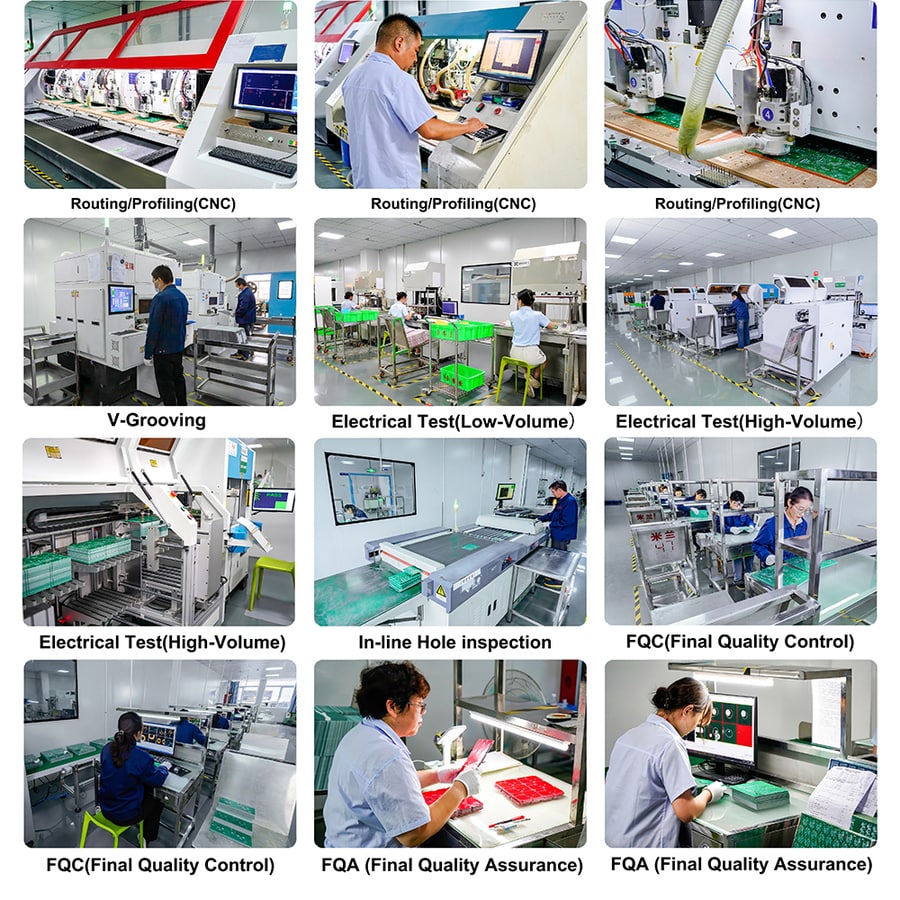

7. Inspection et essais

L'inspection garantit à la fois la qualité de la soudure et la précision de l'assemblage. Cette étape est essentielle pour l'assurance qualité dans la production SMT.

Méthodes d'inspection courantes :

AOI (inspection optique automatisée)

Inspection par rayons X

ICT (In-Circuit Testing)

Test par sonde volante

Essais fonctionnels et microscopie

Position du processus : Configurée en fonction des besoins d'inspection

8. Retravail

Si des défauts sont identifiés lors de l'inspection, le circuit imprimé est retravaillé afin de le rendre conforme aux normes de qualité requises.

Outils : Postes de reprise, multimètres, fers à souder et équipement connexe

À Qingdao Ansenke Electronics Co., Ltd, nous nous attachons à fournir des services d'assemblage SMT stables et fiables grâce à des processus normalisés et à un contrôle de qualité strict, qui s'appuient sur des années d'expérience dans l'industrie.
