Couple de rupture et couple d'ouverture : comment le SkillTork+ mesure les deux en un seul test

Deux pics de couple, un seul test : traçabilité totale pour bouchons inviolables

Sur un bouchon inviolable équipé d'un anneau de garantie, l'ouverture génère deux événements de couple distincts plutôt qu'un seul : d'abord le couple de rupture nécessaire pour briser les pontets de l'anneau, puis un couple d'ouverture plus faible pour dévisser réellement le bouchon. Cette seconde valeur est systématiquement inférieure à la première ( une conséquence mécanique de la façon dont les polymères thermoplastiques relâchent leurs contraintes internes une fois l'anneau rompu ). Les deux valeurs se comportent de façon indépendante : un bouchon peut être conforme sur le couple de rupture tout en étant hors tolérance sur le couple d'ouverture, par exemple si la boucheuse a dérivé et serré excessivement.

La plupart des couplemètres du marché sont conçus pour ne capturer qu'une seule valeur ( le pic maximum ou la valeur finale en fin de rotation ) ce qui fonctionne sur un bouchon sans anneau, mais crée un angle mort sur les bouchons inviolables. Un appareil en mode « valeur finale » ignore tout simplement le pic de rupture ; un lot défectueux avec un couple de rupture hors tolérance peut ainsi valider chaque test et partir en distribution sans réelle inviolabilité, sans que personne ne s'en aperçoive avant qu'il ne soit trop tard.

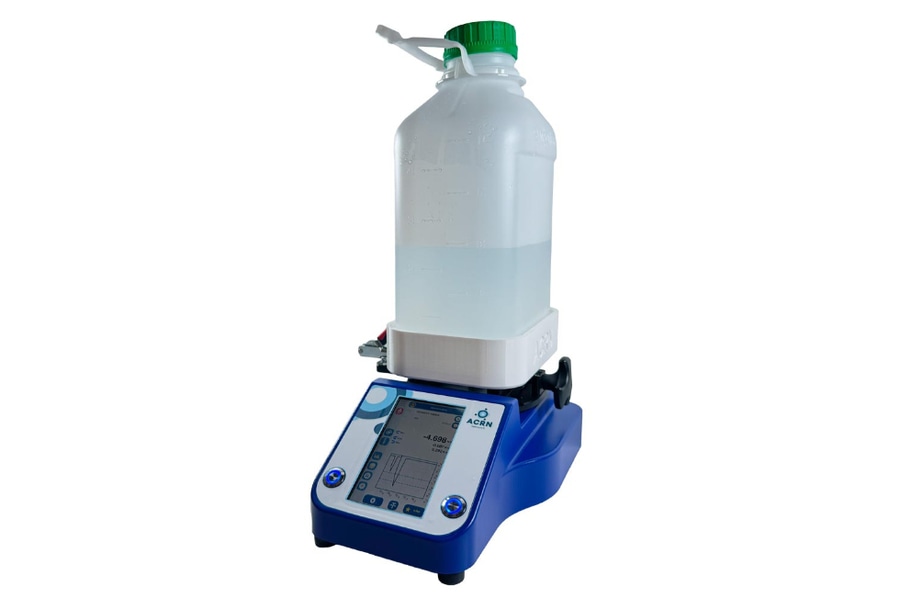

Le SkillTork+ d'ACRN répond à ce problème grâce à une fréquence d'échantillonnage de 1 800 Hz et un algorithme dédié de détection de transition : dès que le couple chute nettement après le premier pic, il identifie la transition et maintient le cycle de test actif jusqu'à l'apparition du second pic. En fin de test, il affiche et enregistre simultanément les deux valeurs ( couple de rupture et couple d'ouverture ), chacune avec ses propres statistiques (valeur instantanée, moyenne, min/max) et son résultat Pass/Fail indépendant par rapport à la recette produit sélectionnée, complétées par l'angle inter-pics pour repérer les anomalies de géométrie de l'anneau.

Disponible sur des plages de 1 à 25 N·m, le SkillTork+ est conçu pour les lignes de conditionnement cosmétique, pharmaceutique, agroalimentaire et chimie industrielle. Étalonné selon la norme ISO 6789:2017 avec certificat raccordé COFRAC, il permet de conduire des études GR&R conformes AIAG MSA (4e édition) et un suivi SPC avec indices Cp/Cpk indépendants par pic ; sa connectivité Ethernet et son serveur web embarqué permettent une intégration directe aux systèmes MES/LIMS avec une traçabilité conforme CFR 21 Part 11.
