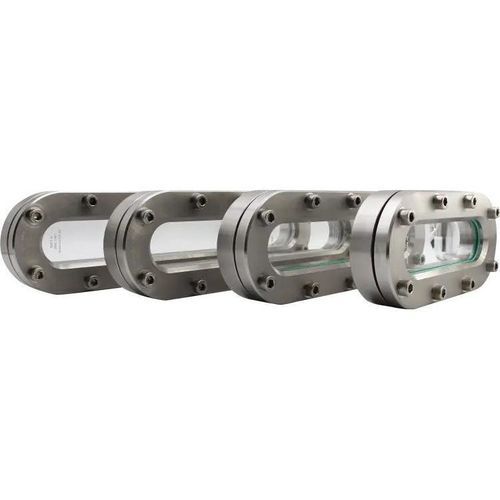

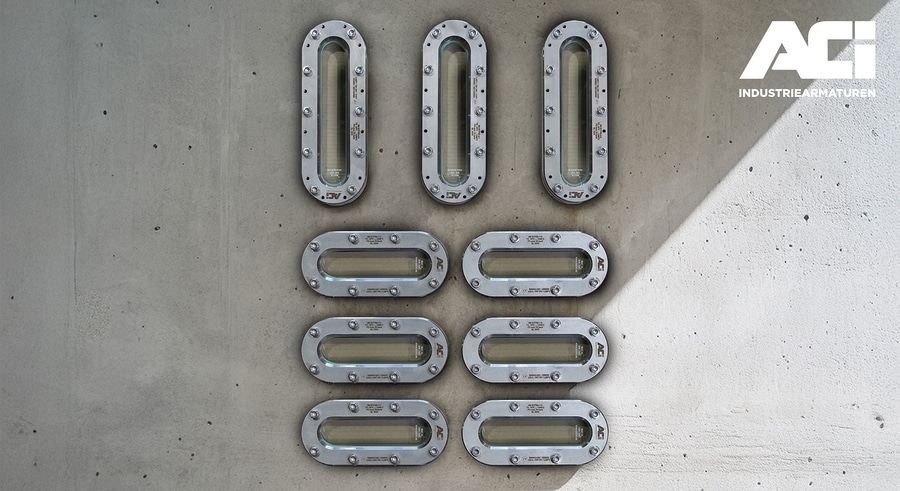

Sécurité maximale des processus dans un espace réduit Voyant longitudinal type 338 en version spéciale

Voyant longitudinal conçu sur mesure pour récipients sous pression à paroi courbée

Pour les applications industrielles exigeant un haut niveau de précision, de sécurité et de flexibilité, ACI Industriearmaturen GmbH a développé un voyant longitudinal de type 338 en version spéciale. Cette solution a été conçue pour une installation sur des récipients sous pression à paroi courbée et permet une observation du processus quasiment sans volume mort, même dans des espaces restreints.

Le principal défi du projet résidait dans la combinaison d’un espace d’installation limité, d’une géométrie spécifique du réservoir et d’exigences élevées en matière d’étanchéité. Grâce à une adaptation précise au rayon du récipient de R 550 mm, une solution fiable et durable a pu être mise en œuvre.

Détails de conception
• Cadre inférieur et supérieur en acier inoxydable 1.4571 316Ti à haute résistance à la corrosion
• Adaptation précise à la courbure du récipient pour une étanchéité optimale
• Versions compactes avec dimensions de 270 × 120 mm et 340 × 120 mm
• Longueurs de visibilité jusqu’à 270 × 50 mm
• Rugosité de surface env. Ra 12,5 µm
• Verre étagé en borosilicate similaire à la norme DIN 7081
• Joint PTFE conforme FDA, KlingerSil C4400, visserie A4 70
• Conçu pour des pressions jusqu’à 16 bar et des températures de moins 10 °C à plus 200 °C

Le résultat est une solution de voyant sur mesure alliant sécurité maximale des processus et conception compacte. Fabriquée en Allemagne, entièrement traçable et développée selon les plus hauts standards de qualité.

ACI accompagne ses clients de la première idée technique jusqu’à la solution finale. Les exigences complexes peuvent être réalisées de manière fiable grâce à des conceptions spéciales personnalisées.
