Performance maximale des portes coulissantes dans les trains de voyageurs avec des amortisseurs miniatures

{{{sourceTextContent.subTitle}}}

Amortisseurs miniatures ACE pour une sécurité durable dans le transport ferroviaire

{{{sourceTextContent.description}}}

Ce cas montre que le service peut être le meilleur ouvreur de portes. Il décrit comment la filiale hongroise de BIBUS AG et ACE Stoßdämpfer GmbH aident un spécialiste des équipements pour wagons et bus guidés à trouver une solution d'amortissement durable pour ses portes coulissantes à commande pneumatique.

Avec l'augmentation du nombre de passagers dans les transports locaux et longue distance, l'importance des conceptions sûres et durables dans la construction des wagons s'accroît. Il existe de nombreuses entreprises spécialisées dans ce domaine, qui travaillent à leur tour avec des fournisseurs spécialisés. En Hongrie, l'une de ces entreprises est Metal 99 Ltd. de Dabas. Les ingénieurs de ce district situé à 50 km au sud de Budapest sont en contact avec d'importantes sociétés de transport en Hongrie et à l'étranger, notamment BKV Budapest Transport Corporation et MÁV Hungarian Railways.

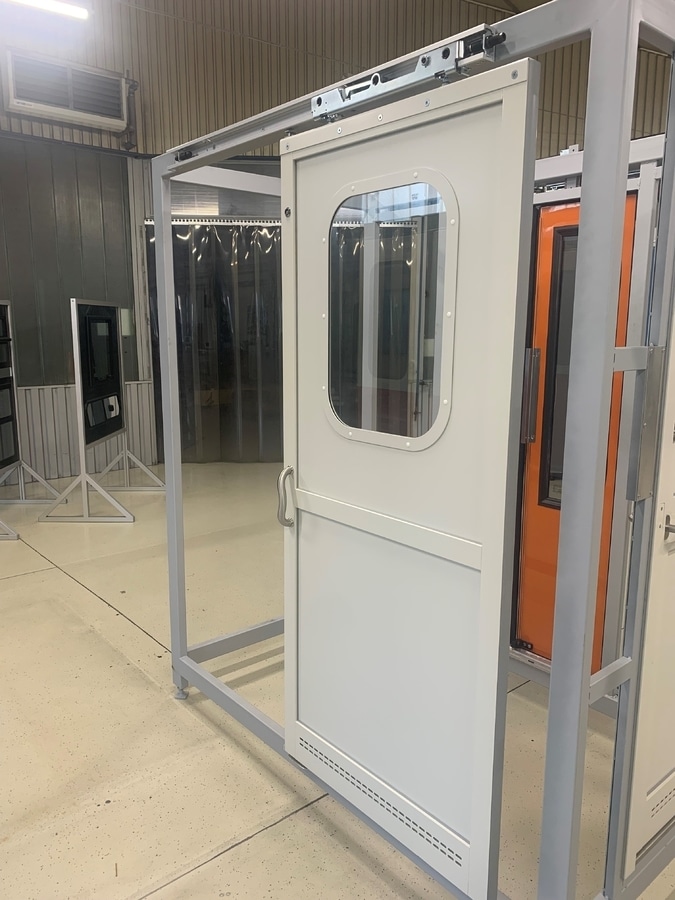

"Nos fenêtres et nos portes, fabriquées en interne, permettent notamment aux transports publics d'être aussi sophistiqués que sûrs", explique Péter Garajszki, directeur général de l'entreprise. L'entreprise familiale, qui a démarré en 1991 avec la réparation d'appareils à haute tension, de fenêtres et de portes, ainsi que la production de systèmes de portes pour les transports publics, se développe de manière dynamique. "Aujourd'hui, avec une équipe de plus de 100 personnes, nous fabriquons également des fenêtres avec un système de profilés spécialement conçu et nous sommes connus pour nos portes coulissantes ainsi que pour les portes coulissantes et pivotantes intérieures et extérieures à commande électrique et pneumatique, que nous concevons et adaptons en fonction des souhaits spécifiques de nos clients", explique Péter Garajszki, ajoutant que son équipe a également conçu les portes des trains à grande vitesse hongrois, qui sont intégrées dans les nouveaux wagons d'Inter City.

Metal 99 coopère avec succès depuis de nombreuses années avec BIBUS en Hongrie, notamment dans le domaine de la pneumatique. La société suisse BIBUS AG et sa filiale hongroise sont les premières adresses en Europe pour un service complet en matière de systèmes d'entraînement et de contrôle hydrauliques et pneumatiques. Le groupe étant également connu comme un fournisseur de confiance de systèmes complets, la demande adressée à BIBUS Hongrie dans ce cas précis était de savoir s'il pouvait fournir un grand nombre d'amortisseurs industriels de haute qualité. Les objectifs : s'assurer que le système d'ouverture et de fermeture des portes de nombreux wagons soit aussi durable et fiable que possible dans les positions finales et garantir un fonctionnement continu en protégeant également les portes contre d'éventuels actes de vandalisme.

Mieux vaut prévenir que guérir

Dávid Garajszki, directeur technique de Metal 99, et son équipe ont l'habitude d'utiliser des matériaux et des composants de haute qualité comme équipement standard pour leurs constructions. C'est la raison pour laquelle ils ont réévalué la conception originale des trains qui, à un stade antérieur, envisageait d'intégrer des amortisseurs fabriqués en Chine dans la position finale des portes. En raison de la situation géographique de l'utilisateur final au Moyen-Orient et de l'importance du projet, Dávid Garajszki a choisi d'utiliser des amortisseurs d'une fiabilité éprouvée et d'une qualité supérieure afin d'éviter d'éventuelles défaillances une fois que l'ensemble de la construction aura été livré au client. Ils se sont donc adressés à leur spécialiste en pneumatique, BIBUS, dont ils savent qu'il propose une large gamme de produits hydrauliques. Nobert Turi, directeur commercial de BIBUS, se souvient : "Mon collègue de Metal 99 avait des doutes sur la qualité chinoise et m'a demandé conseil. Je lui ai donc recommandé les amortisseurs ACE, que nous vendons exclusivement en Hongrie, dans les mêmes dimensions et avec des données techniques comparables à celles des autres amortisseurs."

Aussitôt dit, aussitôt fait, et après un échantillonnage et des essais gratuits, Dávid Garajszki et l'équipe de Metal 99 ont été convaincus des qualités à long terme des composants hydrauliques fournis par BIBUS. Cependant, leur prix était plus élevé que celui des concurrents chinois. Norbert Turi s'est alors penché sur les amortisseurs utilisés dans un premier temps et sur l'application. Pour les 55 kg que pèsent les portes coulissantes et qui se déplacent à une vitesse maximale de 2 m/s, des amortisseurs avec une absorption d'énergie de 59 Nm/cycle ont d'abord été sélectionnés. Sachant, grâce à sa longue expérience de collaboration avec ACE, que l'entreprise de Langenfeld en Allemagne tient compte de tolérances de sécurité élevées pour ses amortisseurs miniatures et industriels, il a fait une nouvelle suggestion aux ingénieurs de Metal 99.

Les tests de chute et les tolérances de sécurité font la différence

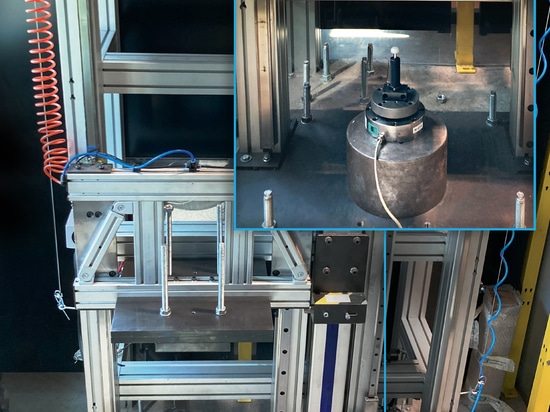

Afin de se rapprocher de la structure de prix des amortisseurs sélectionnés à Dabas, en Hongrie, il a proposé dès le départ un autre type d'amortisseur miniature de la société ACE, dont les valeurs de catalogue de 41 Nm/cycle sont inférieures aux données initiales. Par sécurité, il a demandé à ACE de valider la surcharge maximale attendue des amortisseurs en cas d'arrêt d'urgence dans le cadre de tests de chute réalisés à Langenfeld. Pour ce scénario catastrophe, il a confirmé les données clés établies, à savoir une masse de porte de 55 kg accélérée à une vitesse maximale de 2 m/s. En conséquence, les ingénieurs d'ACE ont installé le banc d'essai de chute et placé les amortisseurs miniatures nouvellement sélectionnés sur une cellule de charge. Lors de la série d'essais de chute qui a suivi, les amortisseurs miniatures à réglage automatique de type MC225EUMH ont non seulement décéléré l'énergie, mais ont également résisté à la charge sans endommager les joints d'étanchéité et d'autres composants importants. BIBUS en Hongrie et l'équipe de Metal 99 ont été satisfaits de la fiabilité du fonctionnement et de la décélération des petits composants. Afin d'éviter que le système de portes coulissantes ne subisse des interférences plus destructrices de la part de voyageurs très puissants, Metal 99 a ajouté un composant supplémentaire. Cela a été possible car le prix compétitif de BIBUS a permis à l'équipe du client de fabriquer spécialement des tampons en caoutchouc qui offrent une protection supplémentaire aux positions finales et aux profils de la porte coulissante.

Norbert Turi de BIBUS est une fois de plus convaincu de la qualité du service et des produits d'ACE en tant que fournisseur de composants : "Je pense que ce cas nous montre très bien les réserves de sécurité des amortisseurs ACE. À mon avis, il vaut la peine d'examiner de très près les données du catalogue de tous les fournisseurs en ce qui concerne leurs performances. Si quelqu'un indique des données plus élevées que celles d'ACE pour des diamètres comparables de ses amortisseurs, c'est ce que j'appelle une vantardise. Et si quelqu'un en doute, j'aimerais demander un test de comparaison officiel" Le directeur général de Metal 99, Péter Garajszki, est heureux de renoncer à cela et est très satisfait, avec son équipe, de la solution sûre et durable proposée par l'équipe BIBUS-ACE.
